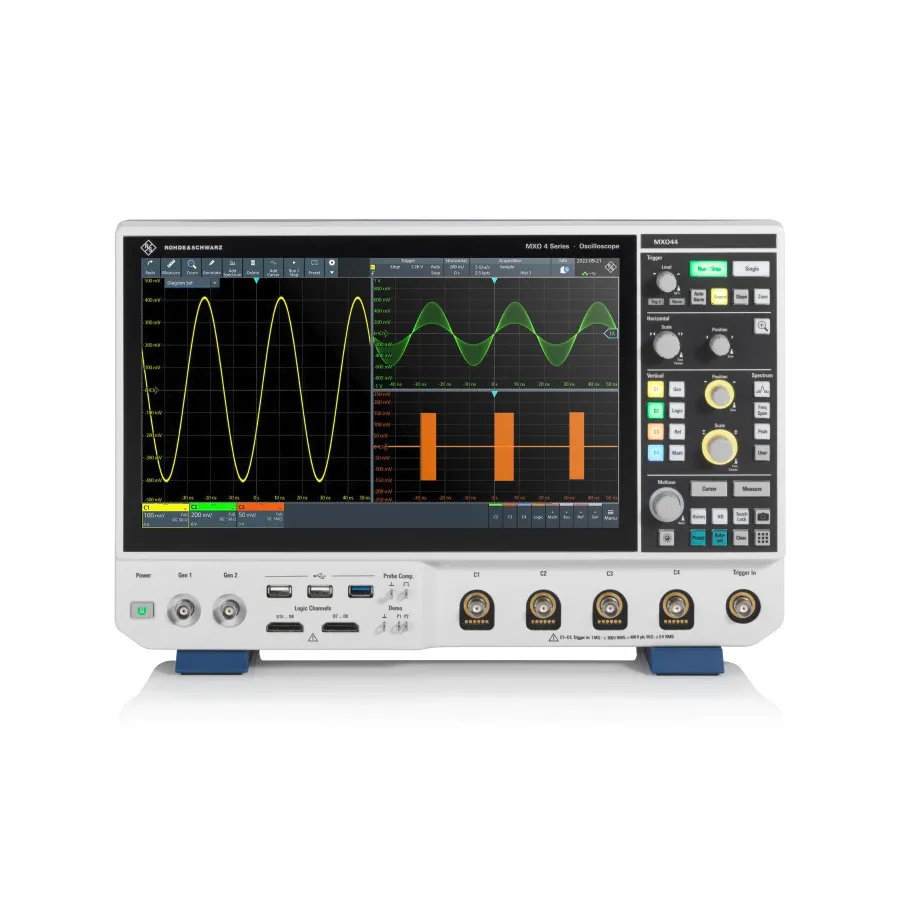

Rohde & Schwarz MXO44/245 Digital Oscilloscope

Огляд

Rohde & Schwarz MXO44/245 — 4-канальний цифровий осцилограф серії MXO 4 із винятковими можливостями захоплення та аналізу сигналів. З пропускною здатністю 500MHz, частотою дискретизації 5GS/s та пам'яттю 400Mpts на всіх чотирьох каналах одночасно, він забезпечує передові показники для складних вимірювань та налагодження.

Основні характеристики

• Найшвидша у світі частота оновлення в реальному часі понад 4,5 мільйона захоплень на секунду
• 12-бітна роздільна здатність ADC на всіх частотах дискретизації з доступною 18-бітною архітектурою та режимом HD
• 400Mpts стандартна пам'ять на всіх чотирьох каналах (найглибша в галузі)
• Справжнє вертикальне масштабування до 500 μV/div із діапазоном зміщення ±5V
• Найбільш чутливий тригер у світі на 0,00001 вертикального ділення з затримкою <1ps
• Час переозброєння тригера менше 21ns
• Відмінний аналіз спектру з частотою оновлення 45 000 FFT/s, що є найкращою в галузі
• 13.3" Full HD ємнісний сенсорний екран із інтуїтивним інтерфейсом користувача
• Доступні опціональні оновлення: MSO, генератор довільних сигналів, розширена пам'ять, аналіз Serial Bus, опції протоколу

Застосування

• Захоплення сигналів та аналіз хвильової форми
• Налагодження та усунення несправностей схем
• Аналіз спектру та вимірювання АЧХ
• Аналіз протоколу Serial Bus (із опціональними функціями)
• Програми в аерокосмічній та автомобільній промисловості (з опціями протоколу)

Комплектація

• Пасивний щуп 700MHz (10:1) — один на канал
• Сумка аксесуарів
• Посібник швидкого старту
• Кабель живлення
