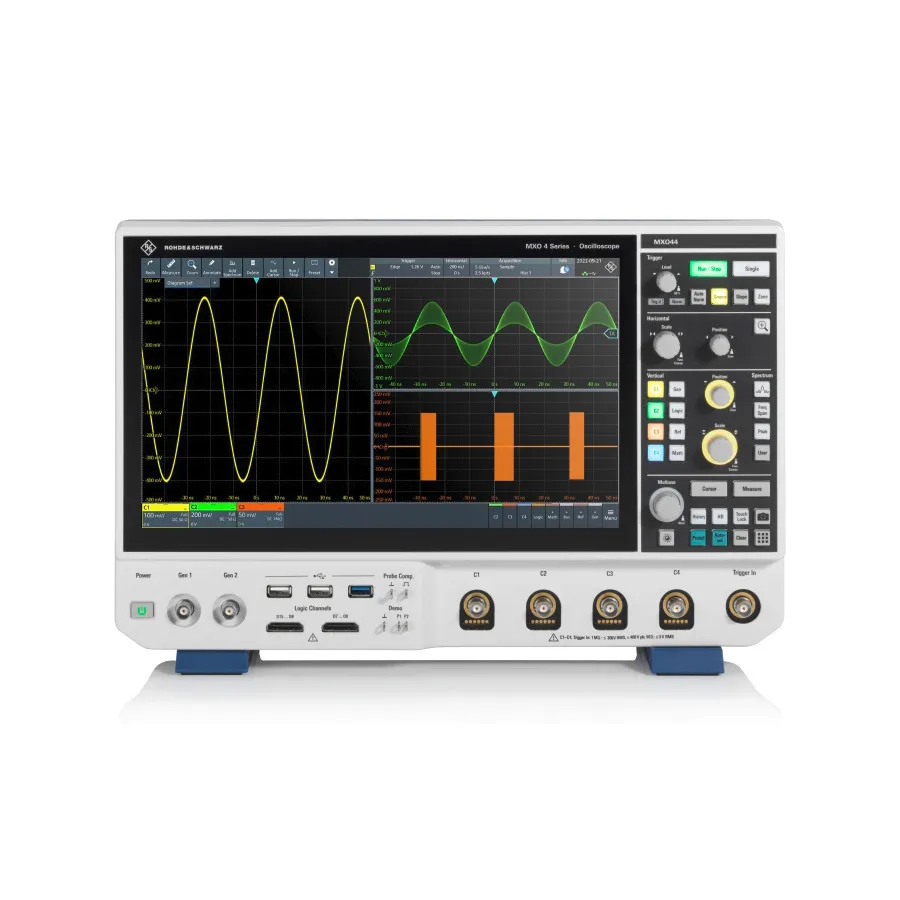

Rohde & Schwarz MXO44-PRO Digital Oscilloscope Bundle

Огляд

Rohde & Schwarz MXO44-PRO — це професійний комплект осцилографа розроблений для інженерів тестування автомобільних та аерокосмічних систем. Він поєднує 4-канальний цифровий осцилограф MXO44, підвищений до смуги пропускання 500MHz, з комплексним аналізом протоколів, включаючи автомобільні стандарти (CAN, CAN-FD, LIN, SENT), аерокосмічні протоколи (ARINC-429, MIL-STD-1553, SpaceWire), MIPI інтерфейси, автомобільний Ethernet та загальнопрацівничні послідовні шини. Цей комплект включає генератор довільної форми сигналу, аналіз потужності та аналіз частотної характеристики.

Основні характеристики

• Смуга пропускання 500MHz з частотою дискретизації 5GS/s та 400Mpts стандартної пам'яті
• 12-бітний ADC на всіх частотах дискретизації з 18-бітною архітектурою HD
• Генератор довільної форми сигналу (MXO4-B6) для синтезу тестових сигналів
• Комплексна підтримка автомобільних протоколів: CAN, CAN-FD, CAN-XL, LIN, SENT, Automotive Ethernet
• Аерокосмічні протоколи: ARINC-429, MIL-STD-1553, SpaceWire
• Низькошвидкісні послідовні шини: I2C, SPI, UART/RS-232, RS-422/RS-485, Quad-SPI
• MIPI низькошвидкісні протоколи: SPMI, RFFE, I3C
• Аналіз потужності (MXO4-K31) та аналіз частотної характеристики (MXO4-K36)
• Найшвидша у світі частота оновлення: понад 4.5 мільйона захоплень за секунду
• 13.3-дюймовий сенсорний екран Full HD

Застосування

• Розробка та тестування автомобільних систем (CAN, LIN, Ethernet)
• Аерокосмічні та оборонні програми з протокол-специфічним аналізом
• Мультипротокольне налагодження та валідація шини
• Аналіз споживання та ефективності потужності
• Комплексне тестування інтеграції системи

Комплектація

• Пасивний щуп 700 MHz (10:1) — один на канал
• Сумка з аксесуарами
• Посібник з швидкого старту
• Силовий кабель
