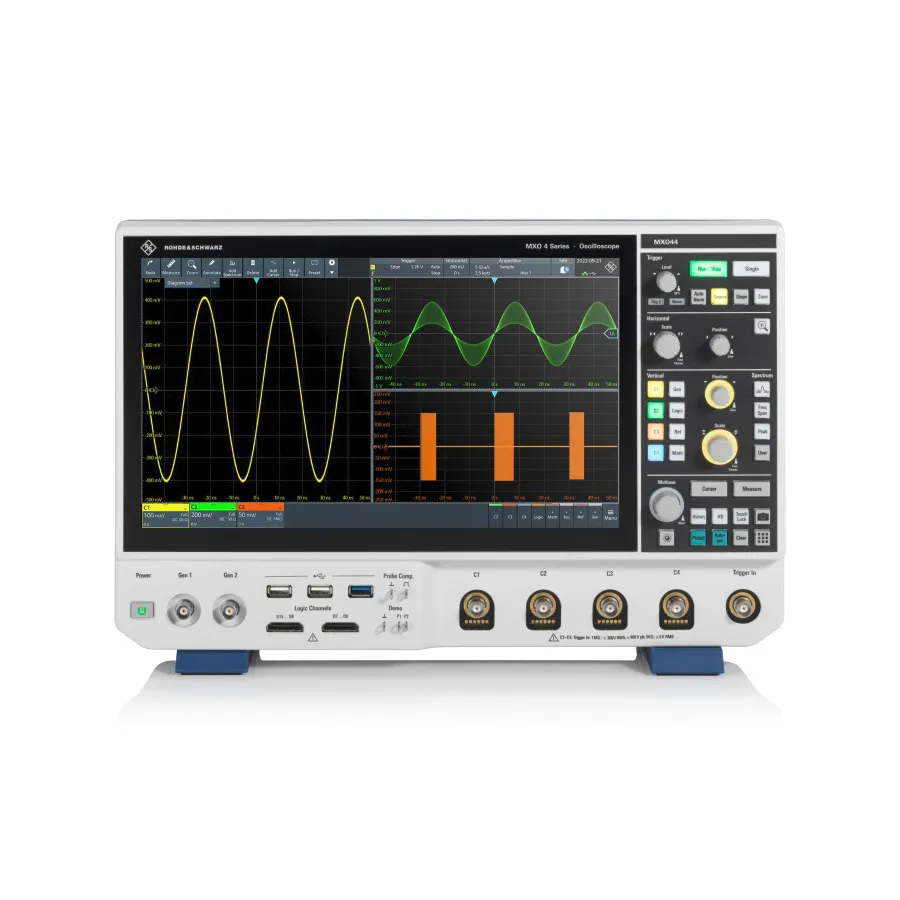

Rohde & Schwarz MXO44 Digital Oscilloscope

Огляд

Rohde & Schwarz MXO44 — це 4-канальний цифровий осцилограф, який є першим поколінням серії MXO 4, що забезпечує виняткову продуктивність та цінність. Із смугою пропускання 200MHz та частотою дискретизації 5GS/s він забезпечує швидку реалізацію сигналів для інженерів розробки та фахівців тестування. Прилад оснащений 12-бітним ADC з 400Mpts стандартної пам'яті на всіх чотирьох каналах, що пропонує 16-кратне підвищення вертикальної роздільної здатності порівняно з традиційними 8-бітними осцилографами та до 100 разів більше стандартної пам'яті порівняно з порівняльними приладами.

Основні характеристики

• Смуга пропускання 200MHz (модернізуються до 1.5GHz)
• Частота дискретизації 5GS/s з 400Mpts стандартної пам'яті (всі чотири канали одночасно)
• 12-бітний ADC на всіх частотах дискретизації з опціональною 18-бітною архітектурою HD
• Найшвидша у світі частота оновлення в реальному часі: понад 4.5 мільйона захоплень за секунду
• Справжнє вертикальне масштабування до 500 µV/div із діапазоном зміщення ±5 V
• Високоточний цифровий тригер: чутливість до 0.00001 вертикального поділу, 1 ps приховування, <21 ns час реармування
• Найкращий у галузі аналіз спектру: частота оновлення 45,000 FFT/s
• 13.3-дюймовий сенсорний екран Full HD з інтуїтивним інтерфейсом користувача
• Регульовані фільтри тригера та вибірковий гістеріс користувачем
• Доступні з опціональними оновленнями: MSO, генератор довільної форми сигналу, розширення пам'яті, аналіз послідовної шини

Застосування

• Загальнопрацівничне цифрове вимірювання та аналіз сигналів
• Розробка та налагодження електронних схем та пристроїв
• RF та аналіз спектру
• Вимірювання синхронізації та приховування
• Аналіз якості та ефективності енергії з опціональним пакетом застосування

Комплектація

• Пасивний щуп 700 MHz (10:1) — один на канал
• Сумка з аксесуарами
• Посібник з швидкого старту
• Силовий кабель
