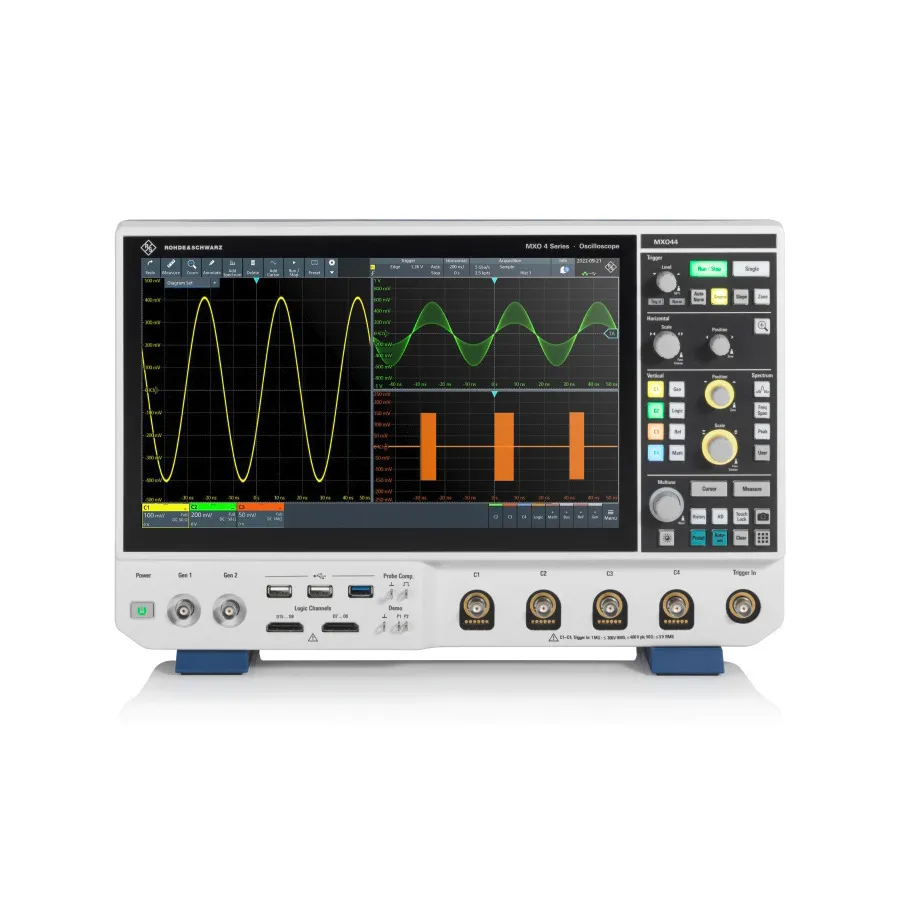

Rohde & Schwarz MXO4-BNDL 4-Channel Digital Oscilloscope Bundle

Огляд

MXO4-BNDL — це комплексний чотирьохканальний пакет цифрового осцилоскопа від Rohde & Schwarz. Він поєднує осцилоскоп MXO44 з пропускною здатністю 1.5 ГГц з комплектом додатків RTA-PK1, забезпечуючи стандартну пам'ять 400 Мпт, частоту дискретизації 5 ГС/с у реальному часі та інтегровані інструменти для аналізу сигналу, декодування протоколів та генерації довільної форми хвилі.

Основні характеристики

• 4-канальний осцилоскоп з пропускною здатністю 1.5 ГГц
• Частота дискретизації 5 ГС/с у реальному часі
• Стандартна пам'ять 400 Мпт на всіх чотирьох каналах
• 12-бітний АЦП на всіх частотах дискретизації з 18-бітною архітектурою
• Сенсорний дисплей Full HD розміром 13.3 дюйма
• Частота захоплення понад 4.5 мільйона хвилеформ на секунду
• Чутливість тригера: 0.00001 вертикальних розділень з джитером 1 пс
• Час переозброєння тригера менше 21 нс
• Частота оновлення спектрального аналізу БПФ 45,000 оновлень на секунду

Включені параметри додатків

• R&S MXO 4 -K510: Тригування та декодування низькошвидкісної послідовної шини (I2C, SPI, RS232, UART)
• R&S MXO 4 -K520: Тригування та декодування автомобільної послідовної шини
• R&S MXO 4 -K36: Аналіз частотної характеристики (Bode, PSRR, Impedance)
• R&S MXO 4 -B6: Інтегрований генератор довільної форми хвилі (2-канальний, 100 МГц)

Включені аксесуари

• Пасивний зонд 700 МГц (10:1) — один на канал
• Сумка з аксесуарами
• Посібник швидкого старту
• Кабель живлення

Застосування

• Загальний осцилоскопічний аналіз та аналіз сигналу
• Аналіз та налагодження протоколів послідовної шини
• Тестування автомобільної електроніки
• Характеризація частотної характеристики
• Розробка прототипу обладнання з інтегрованим генеруванням довільної форми хвилі
