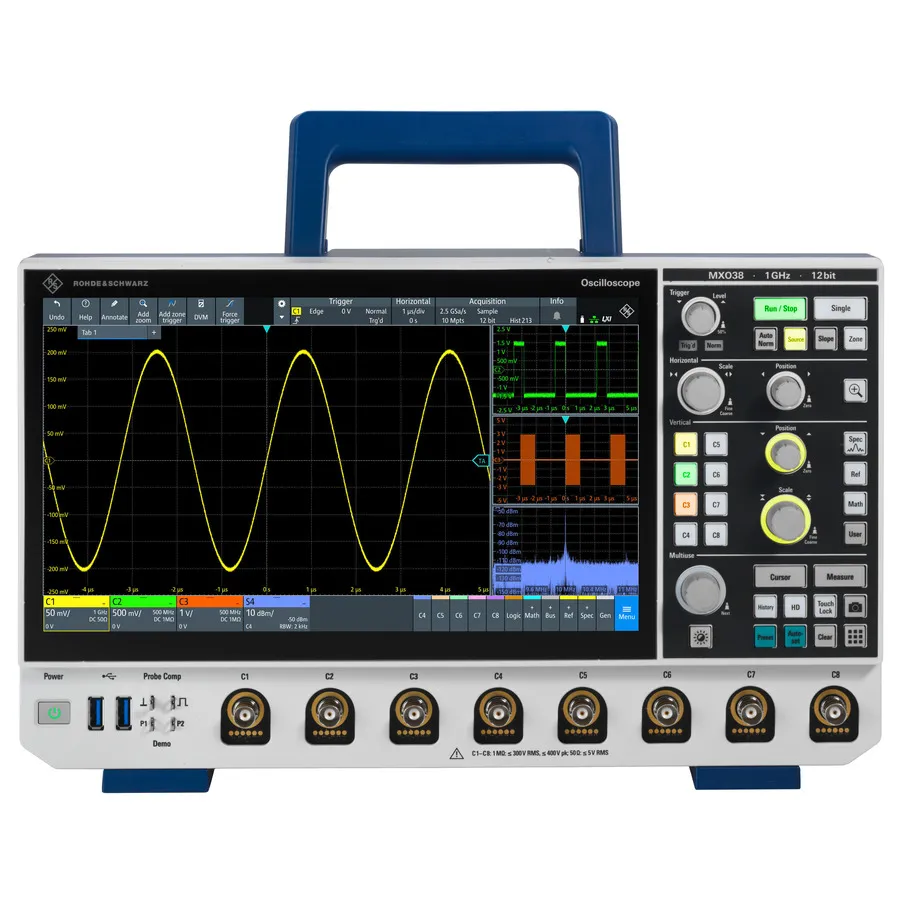

Rohde & Schwarz MXO38-10PK Mixed Signal Oscilloscope
Rohde & Schwarz MXO38-10PK змішаний цифровий осцилограф
Запитати ціну
Rohde & Schwarz MXO38-10PK is an 8-channel mixed signal oscilloscope with 1 GHz bandwidth, 5 Gsample/s sampling, 12-bit ADC, and the MXO3-PK1 application bundle.
Деталі продукту
| Модель | MXO38-10PK |
| Виробник | Rohde & Schwarz |
| Категорія | Digital Oscilloscopes |
| Наявність | На замовлення |
Опис
Огляд
Rohde & Schwarz MXO38-10PK — 8-канальний змішаний цифровий осцилограф серії MXO 3, розроблений для передового тестування електроніки та аналізу високошвидкісних сигналів. Цей високопродуктивний прилад поєднує 1 GHz смугу пропускання з точністю вимірювань у компактній формі, що робить його ідеальним для складної верифікації конструкції та усунення неполадок.
Основні характеристики
- 1 GHz смуга пропускання з до 5 Gsample/s швидкістю дискретизації на канал
- 8 аналогових каналів, розширюються до 24 цифрових каналів з опціональними MSO щупами
- 12-біт АЦП на всіх швидкостях дискретизації; до 18-біт з режимом HD
- 125 Мpoints пам'яті на канал; підвищується до 500 Мpoints
- 4,5 мільйона захоплень за секунду для видимості сигналу в реальному часі
- Точний цифровий тригер, чутливий до найменших деталей сигналу
- 11,6-дюймовий Full HD дисплей з компактною висотою 5U для монтажу на стійку
- Пакет додатків MXO3-PK1, включаючи аналіз потужності, декодування протоколів та генератор довільних сигналів
Застосування
- Верифікація цифрових та аналогових схем високої швидкості
- Аналіз цілісності живлення та сигналу
- Декодування та аналіз серійних протоколів (I2C, SPI, UART, CAN, LIN, ARINC 429)
- Тестування автомобільної та аерокосмічної електроніки
- Аналіз сигналів у часовій та частотній областях
- Усунення неполадок змішаних сигналів з декількома каналами
Комплектація
- 500 MHz 10X пасивний щуп на канал
- Сумка з аксесуарами
- Посібник швидкого старту
- Кабель живлення
Характеристики
| Bandwidth | 1 GHz |
| Analog Channels | 8 |
| Digital Channels | Upgrade Required |
| Sampling Rate | 2.5 GS/s |
| Memory | 500 Mpts |
| Type | MSO |
| Vertical Resolution | 12 bit |
| Display Type | 11.6 Full HD Capacitive Touch |
| Series | MXO 3 Series |
| Alternate Product Number | 1335.2050P29 |
| Includes | Base Unit, 500 MHz 10X Passive Probe per channel, Accessories Bag , Quick Start Guide, Power Cord |
| Interface | USB, HDMI, LAN |
| Operating Temperature Range | 0-45°C |
| Risetime | 350 ps |
| Warranty | 3 Years |
