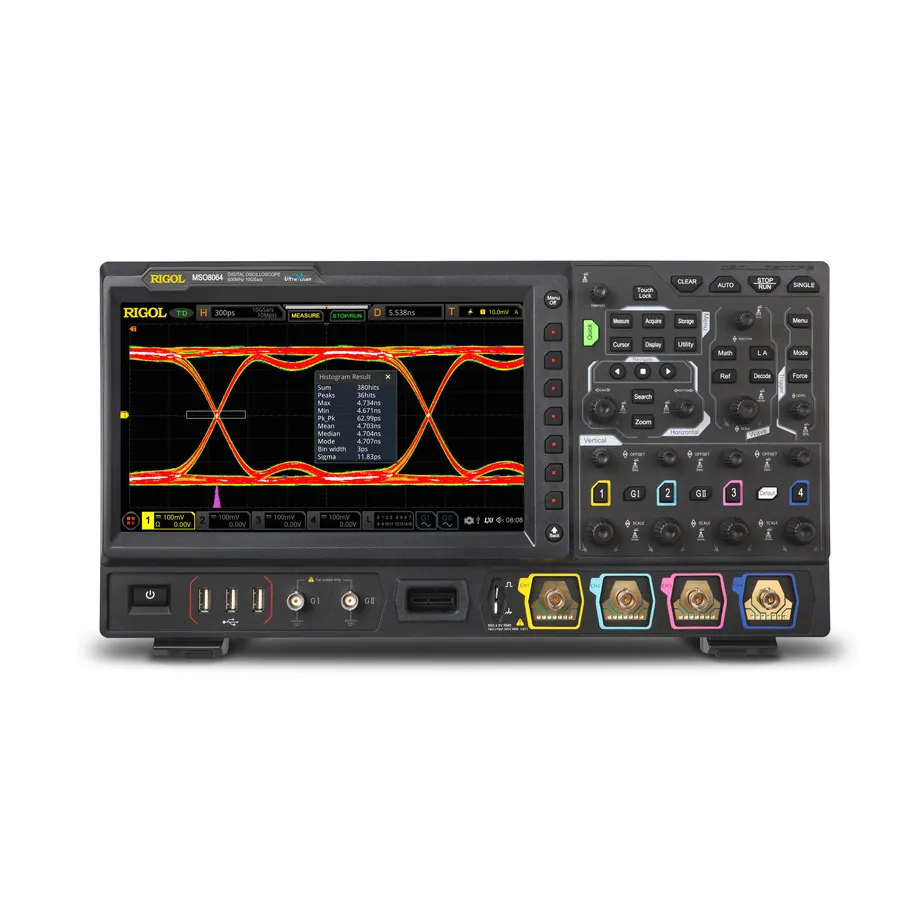

RIGOL MSO8064 Mixed Signal Oscilloscope

Огляд

RIGOL MSO8064 є змішаним цифровим осцилографом середньо-високого класу, розробленим на базі власної мікросхеми ASIC та платформи UltraVision II компанії RIGOL. Він інтегрує 7 незалежних інструментів, включаючи цифровий осцилограф, 16-канальний логічний аналізатор, спектральний аналізатор, цифровий вольтметр, 6-розрядний лічильник частоти та аналізатор протоколу. MSO8064 забезпечує пропускну здатність 600 MHz та виняткову швидкість захоплення сигналу понад 600,000 хвиль на секунду.

Основні характеристики

• Пропускна здатність 600 MHz в однаканальному та напівканальному режимах
• 4 аналогові канали та 1 зовнішній канал синхронізації
• 16 цифрових каналів (вимагає опціонального логічного зонду)
• Реальна швидкість вибірки 10 GS/s
• Глибина пам'яті 500 Mpts
• Понад 600,000 хвиль на секунду швидкість захоплення
• 450,000 кадрів апаратного реального часу запису та програвання
• 41 автоматизоване вимірювання параметрів хвилі з функцією повної пам'яті
• Математичні операції, покращена FFT-аналіз та функція пошуку піків
• Аналіз гістограми хвилі та підтримка діаграми очей
• 10.1-дюймовий ємнісний мультисенсорний дисплей з 256 рівнями яскравості
• Численні інтерфейси: USB HOST/DEVICE, LAN (LXI), HDMI, TRIG OUT, USB-GPIB
• Веб-контроль та можливість онлайн-оновлення

Застосування

• Тестування та налагодження змішаних сигнальних схем
• Аналіз цифрових та аналогових сигналів
• Вимірювання якості живлення з опціональним програмним забезпеченням аналізу потужності
• Аналіз діаграми очей та коливання для високошвидкісних дизайнів
• Аналіз протоколу та обернена інженерія
