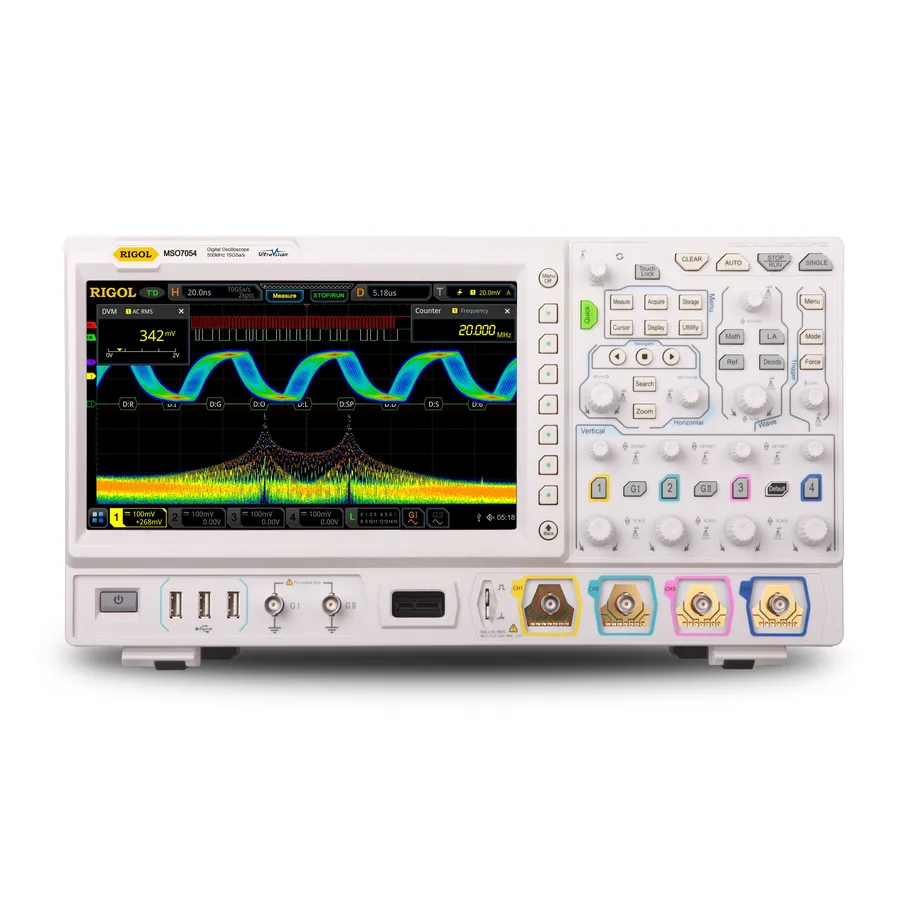

RIGOL MSO7054 Mixed Signal Oscilloscope

Огляд

RIGOL MSO7054 — цифровий змішаний осцилограф з пропускною здатністю 500 МГц, 4 аналоговими та 16 цифровими каналами. Пристрій поєднує сім інструментів в одному: цифровий осцилограф, 16-канальний аналізатор логіки, спектральний аналізатор, генератор довільних сигналів, цифровий вольтметр, лічильник частоти та аналізатор протоколів. З частотою дискретизації до 10 GSa/s та глибиною пам'яті до 500 Mpts пристрій забезпечує комплексний аналіз сигналів для проектування вбудованих систем, аналізу живлення та RF застосувань.

Основні характеристики

• 500 МГц аналогова пропускна здатність з опцією модернізації
• 4 аналогові канали, 1 зовнішній канал тригера та 16 цифрових каналів
• До 10 GSa/s частота дискретизації в реальному часі та глибина пам'яті до 500 Mpts
• Частота захоплення понад 600 000 форм хвилі за секунду
• Апаратне записування та відтворення форм хвилі в реальному часі до 450 000 кадрів
• Сім інтегрованих приладів: осцилограф, аналізатор логіки, спектральний аналізатор, генератор сигналів, вольтметр, лічильник частоти та аналізатор протоколів
• Підтримка тригерів та декодування серійних протоколів
• 41 автоматичний параметр вимірювання форми хвилі з вимірюванням по всій пам'яті
• Розширені математичні операції та удосконалений FFT аналіз
• Аналіз гістограм форм хвилі та функція пошуку піків
• 10.1-дюймовий ємнісний дисплей з мультидотиком та 256-рівневою градацією інтенсивності
• Інтерфейси: USB HOST/DEVICE, LAN (LXI), HDMI, TRIG OUT
• Можливість онлайн оновлення версії

Застосування

• Проектування та розв'язання проблем вбудованих систем
• Аналіз та характеризація джерел живлення
• Аналіз та декодування серійних протоколів
• Розвиток та вимірювання RF схем
