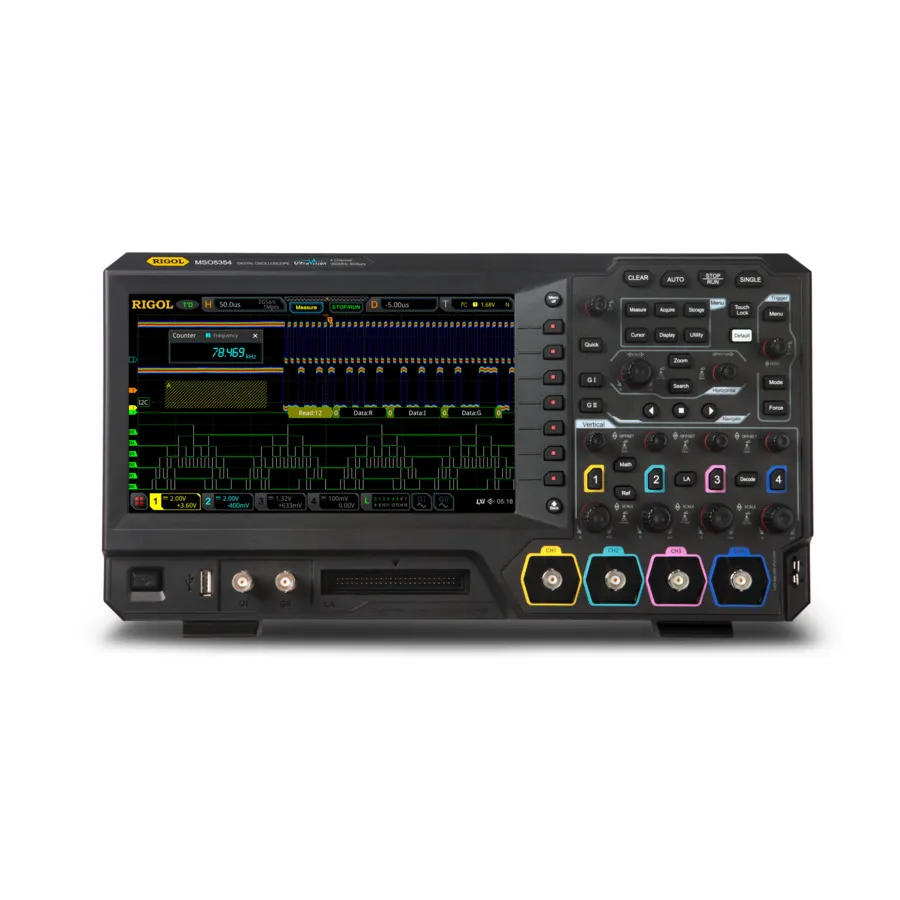

RIGOL MSO5354 Mixed Signal Oscilloscope

Огляд

RIGOL MSO5354 — осцилограф змішаних сигналів із смугою пропускання 350 МГц, призначений для передового аналізу сигналів та відлагодження протоколів. З дискретизацією 8 ГВз/с, 4 аналоговими та опціональними 16 цифровими каналами, MSO5354 інтегрує сім незалежних інструментів в одне рішення для комплексного аналізу вбудованих систем та цифрової електроніки.

Основні характеристики

• 350 МГц аналогова смуга пропускання з реальною дискретизацією 8 ГВз/с
• 4 аналогові канали з підтримкою опції розширення пропускної здатності
• Опціональні 16 цифрових каналів для аналізу змішаних сигналів (потребує LA зонду)
• Опція глибини пам'яті до 200 Мпт (стандарт 100 Мпт)
• Частота захоплення понад 500 000 форм сигналів на секунду з 256-рівневим градієнтом дисплея
• 41 автоматичне вимірювання параметрів сигналу
• Підтримка множинних триггерів та декодування послідовних протоколів
• До 450 000 кадрів апаратного реального записування та відтворення
• Інтегровані 7-в-1 інструменти: осцилограф, логічний аналізатор, аналізатор спектра, генератор довільних сигналів, вольтметр, лічильник частоти та аналізатор протоколів
• Аналізатор діаграми Боде для тестування циклу та аналізу частотної характеристики
• Розширена програма аналізу потужності (опція)
• 9-дюймовий ємнісний багатодоторий екран з кольоровою стійкістю
• Множинні інтерфейси: USB, LAN (LXI), HDMI, тригерний вихід та USB-GPIB
• Веб-управління для віддаленого виконання команд
• Можливість оновлення прошивки онлайн

Застосування

• Розробка та валідація вбудованих систем
• Аналіз цифрових протоколів та відлагодження
• Аналіз електроніки потужності та комутацій
• Освітні та лабораторні застосування
• Виробничо-виробничі середовища та контроль якості
