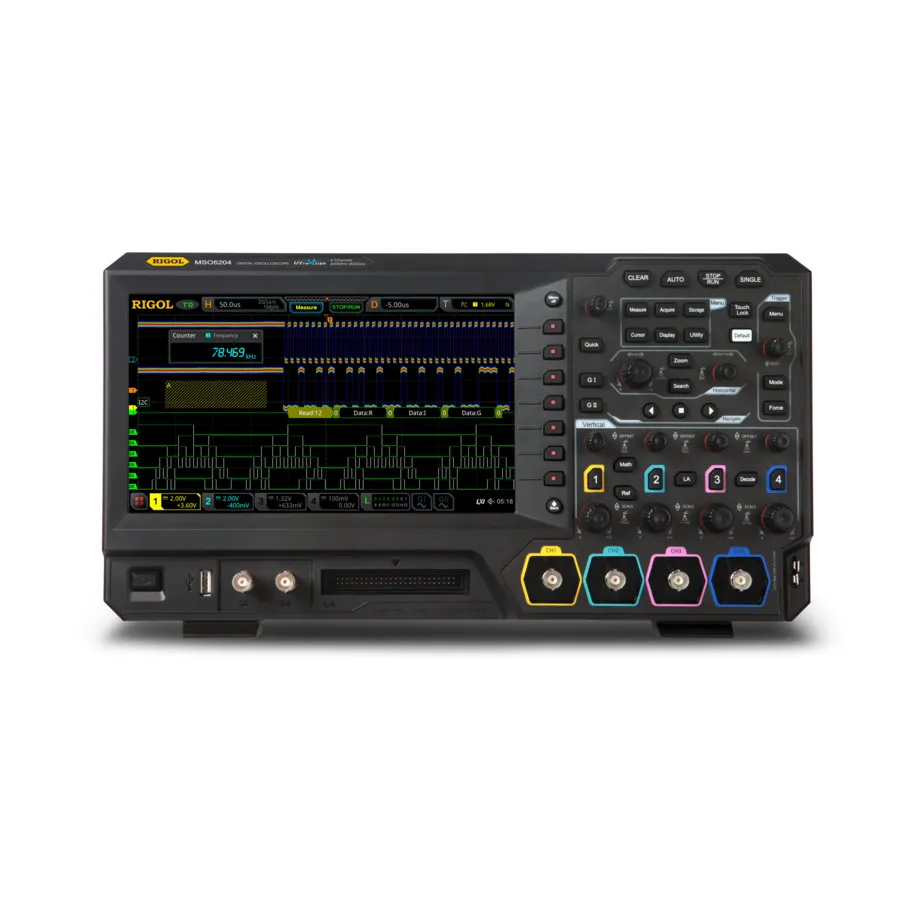

RIGOL MSO5204 Mixed Signal Oscilloscope

Огляд

RIGOL MSO5204 — осцилограф змішаних сигналів із смугою пропускання 200 МГц, призначений для інженерів, які потребують комплексних можливостей захоплення та аналізу сигналів. З реальною частотою дискретизації 8 ГВз/с, 4 аналоговими каналами та опціональними 16 цифровими каналами, MSO5204 забезпечує необхідну продуктивність для складних завдань вимірювання у вбудованих системах, автомобільній та енергоелектроніці.

Основні характеристики

• 200 МГц аналогова смуга пропускання з реальною дискретизацією до 8 ГВз/с
• 4 аналогові канали (з можливістю розширення) з глибиною пам'яті 100 Мпт
• Опціональні 16 цифрових каналів для аналізу змішаних сигналів
• Частота захоплення понад 500 000 форм сигналів на секунду
• 41 автоматичне вимірювання параметрів сигналу з функцією вимірювання на повній пам'яті
• Множинні триггери і декодування послідовних протоколів (I²C, SPI, CAN, UART тощо)
• До 450 000 кадрів апаратного реального записування
• Розширений пошук та навігація з таблицею подій
• Інтегровані 7-в-1 інструменти: осцилограф, логічний аналізатор, аналізатор спектра, генератор довільних сигналів, вольтметр, лічильник частоти та аналізатор протоколів
• 9-дюймовий ємнісний сенсорний екран з 256-рівневим градієнтом інтенсивності
• Множинні варіанти підключення: USB, LAN (LXI), HDMI та тригерний вхід/вихід

Застосування

• Розробка та відлагодження вбудованих систем
• Автомобільна та транспортна електроніка
• Аналіз електроніки потужності та комутаційних перетворювачів
• Вимірювання цілісності цифрових сигналів
• Аналіз протоколів та тестування послідовної комунікації

Комплектація

• Пасивні зонди (кількість та специфікація залежать від конфігурації)
• USB кабелі
• Силовий кабель
• Документація та посібник швидкого запуску
