RIGOL MSO5074 Mixed Signal Oscilloscope

Огляд

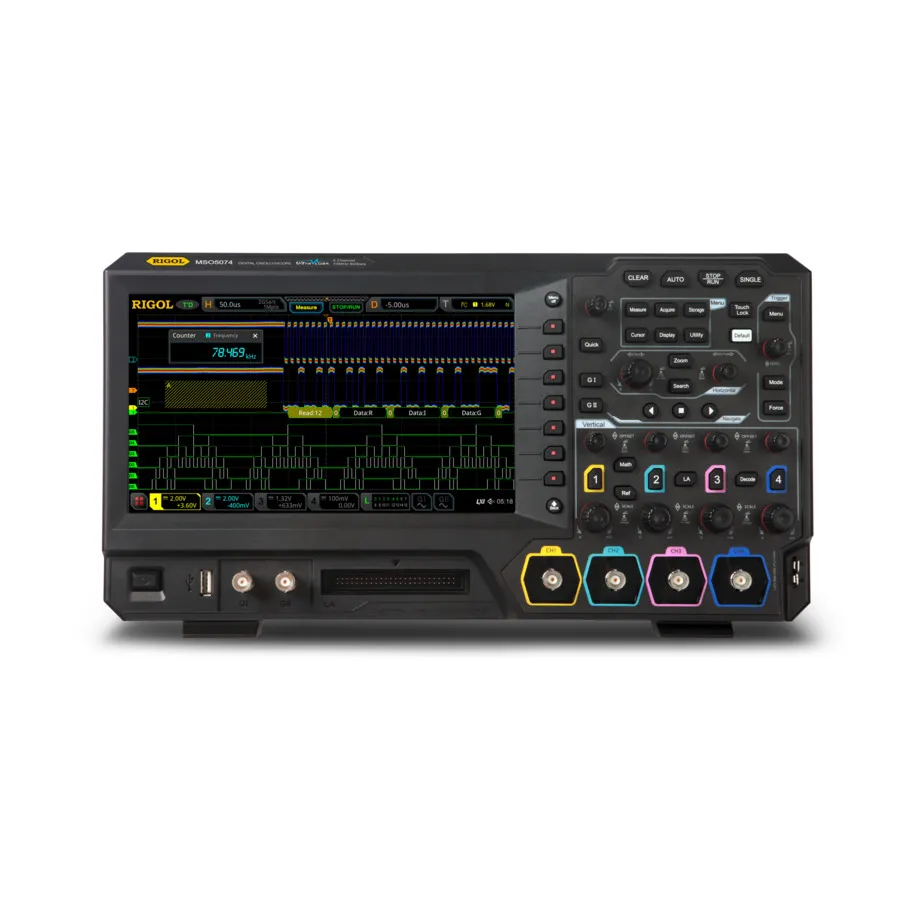

RIGOL MSO5074 — це мішаний сигнальний осцилограф серії MSO5000, що поєднує сім незалежних приладів в одній платформі: цифровий осцилограф, логічний аналізатор, спектральний аналізатор, генератор довільних хвиль, цифровий вольтметр, лічильник частоти та аналізатор протоколів. 9-дюймовий ємнісний сенсорний екран із 256-рівневою градацією інтенсивності забезпечує інтуїтивний інтерфейс для складного аналізу сигналів.

Основні характеристики

• Смуга пропускання 70 МГц з опціями підвищення
• 4 аналогові канали (розширювані), стандартні 16 цифрових каналів (потрібен LA щуп)
• Швидкість дискретизації 8 ГСа/с в реальному часі
• Глибина пам'яті 100 Мптс (доступна опція 200 Мптс)
• Швидкість захоплення понад 500 000 форм хвиль на секунду
• 41 параметр автоматичного вимірювання форми хвилі з функцією апаратної обробки повної пам'яті
• Спусків та декодування послідовних протоколів
• Зональний запуск для захоплення складних сигналів
• Покращені FFT, градація кольорів та аналіз гістограм
• Апаратна реєстрація та безперервне відтворення 450 000 кадрів в реальному часі
• Декілька інтерфейсів: USB HOST/DEVICE, LAN (LXI), HDMI, TRIG OUT, USB-GPIB
• Дистанційна команда Web Control та оновлення версії онлайн

Застосування

• Аналіз складних сигналів з просунутим запуском
• Усунення несправностей та декодування послідовних протоколів
• Аналіз потужності з опціональним програмним забезпеченням
• Аналіз циклу випробування з функцією графіка Боде
• Вимірювання та аналіз сигналів у декількох областях
