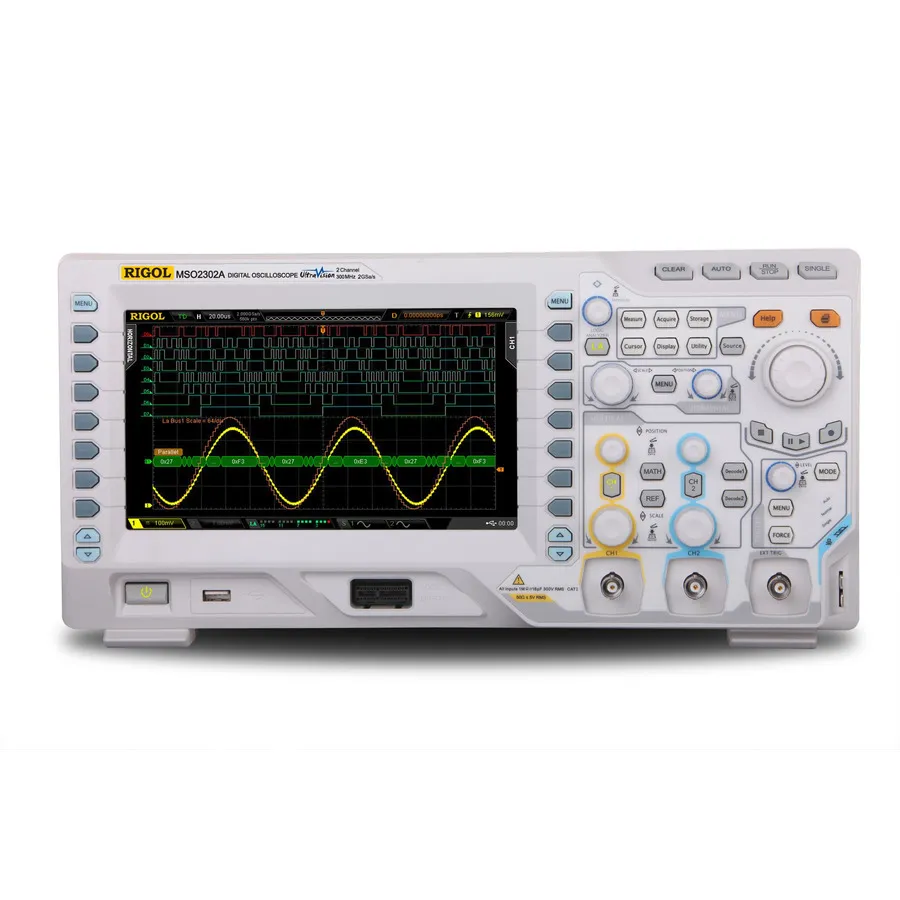

RIGOL MSO2302A Mixed Signal Oscilloscope

Огляд

RIGOL MSO2302A — цифровий осцилограф серії 2000A, що пропонує найкращі у своєму класі функції та вартість. Він забезпечує розширену синхронізацію, великий 8-дюймовий дисплей та комплексні можливості декодування, розроблені для роботи на столі та в польових умовах. Із інноваційною технологією UltraVision та розширеним записом хвиль він забезпечує виняткову продуктивність при аналізі високошвидкісних сигналів.

Основні характеристики

• Пропускна здатність 300MHz з стандартним імпедансом входу 50Ω
• 2 аналогові та 16 цифрових каналів для змішаного сигнального аналізу
• Реальна частота дискретизації 2 GSa/s (аналогові канали), 1 GSa/s (цифрові канали)
• Стандартна глибина пам'яті 14 Mpts (розширювальна до 56 Mpts для аналогу, 28 Mpts для цифри)
• Частота захоплення 52,000 хвиль за секунду
• 256-рівнева інтенсивна градація для ясності дисплея хвилі
• 65,000 кадрів апаратного реального запису хвилі, відтворення та аналізу
• 8-дюймовий TFT WVGA дисплей (800x480)
• Нижче шумові характеристики з широким вертикальним діапазоном: 500µV/div до 10V/div
• Розширені опції синхронізації та декодування паралельної шини, RS232, I2C, SPI та CAN
• Комплект цифрового датчика RPL2316, включений для 16-канального логічного аналізу
• Повна підключення: USB Host/Device, LAN (LXI), AUX, опціональний USB-GPIB
• Підтримує дистанційне керування та програмування SCPI

Застосування

• Аналіз цифрових схем та налагодження
• Декодування послідовних протоколів та валідація (RS232, I2C, SPI, CAN)
• Вимірювання та аналіз цілісності сигналу
• Тестування автомобільної електроніки
• Розроблення та усунення неполадок електроніки споживачів
• Вимірювання в освітніх лабораторіях
• Польове обслуговування та дистанційна діагностика

Комплектація

• Комплект цифрового датчика RPL2316 (для 16-канального логічного аналізу)
• Кабель живлення
• Кабелі USB та аксесуари підключення
