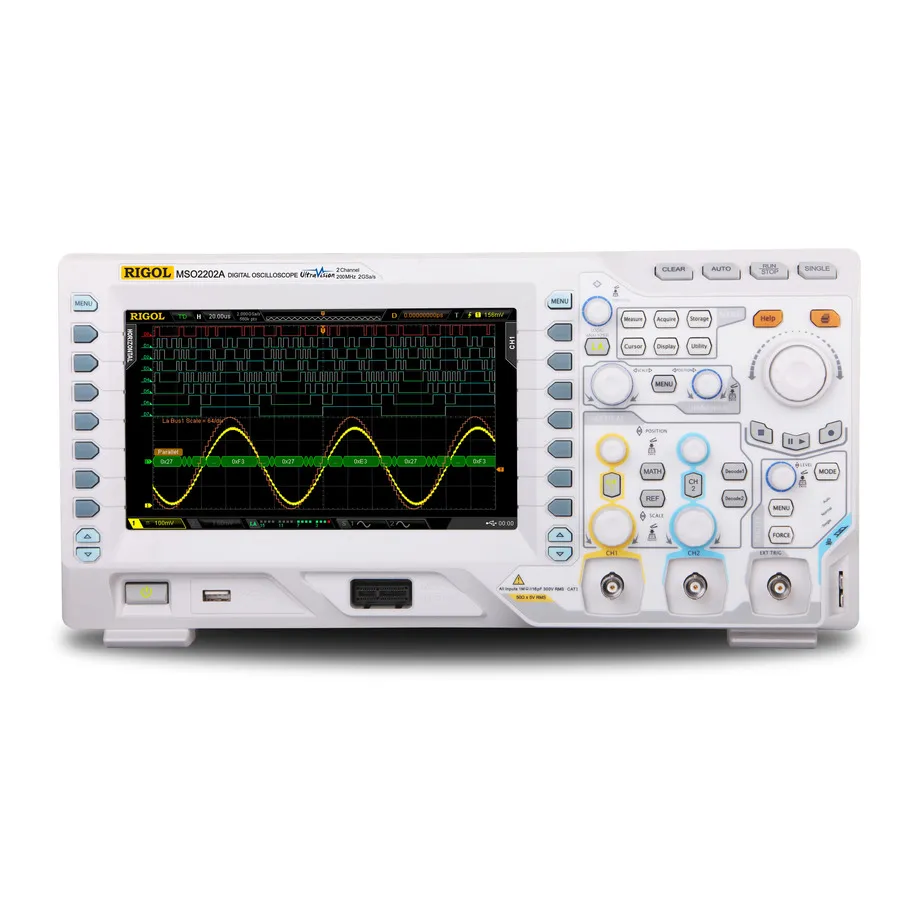

RIGOL MSO2202A Mixed Signal Oscilloscope

Огляд

RIGOL MSO2202A — це універсальний осцилограф зі смугою пропускання 200MHz з серії RIGOL MSO2000A. Розроблений для лабораторних та польових застосувань, він поєднує передові опції тригера та декодування шин з 8-дюймовим WVGA екраном та ультранизькою нижньою межею шуму для точного захоплення та аналізу аналогових та цифрових сигналів.

Основні характеристики

• Смуга пропускання 200MHz зі стандартним вхідним опором 50Ω
• 2 аналогових та 16 цифрових каналів з включеним комплектом зондів RPL2316
• Частота дискретизації 2GSa/s для аналогових та 1GSa/s для цифрових каналів
• Стандартна глибина пам'яті 14Mpts (до 56Mpts опціонально)
• Ультранизька нижня межа шуму з широким вертикальним діапазоном (500µV/div до 10V/div)
• Інноваційна технологія дисплея UltraVision
• Висока частота захоплення форм хвиль 52,000 wfms/s
• Дисплей з 256 рівнями інтенсивності
• 65,000 кадрів апаратного запису та відтворення форм хвиль у реальному часі
• Численні режими тригера та декодування шин (Parallel, RS232, I2C, SPI, CAN)
• 8-дюймовий TFT WVGA дисплей (800x480)
• Повна підключеність: USB Host/Device, LAN (LXI), AUX

Застосування

• Розробка вбудованих систем та мікроконтролерів
• Відлагодження та аналіз послідовних протоколів
• Тестування та вимірювання відеосигналів
• Навчальне використання та лабораторне тестування
• Польове обслуговування та пошук несправностей
• Проектування та перевірка схем
