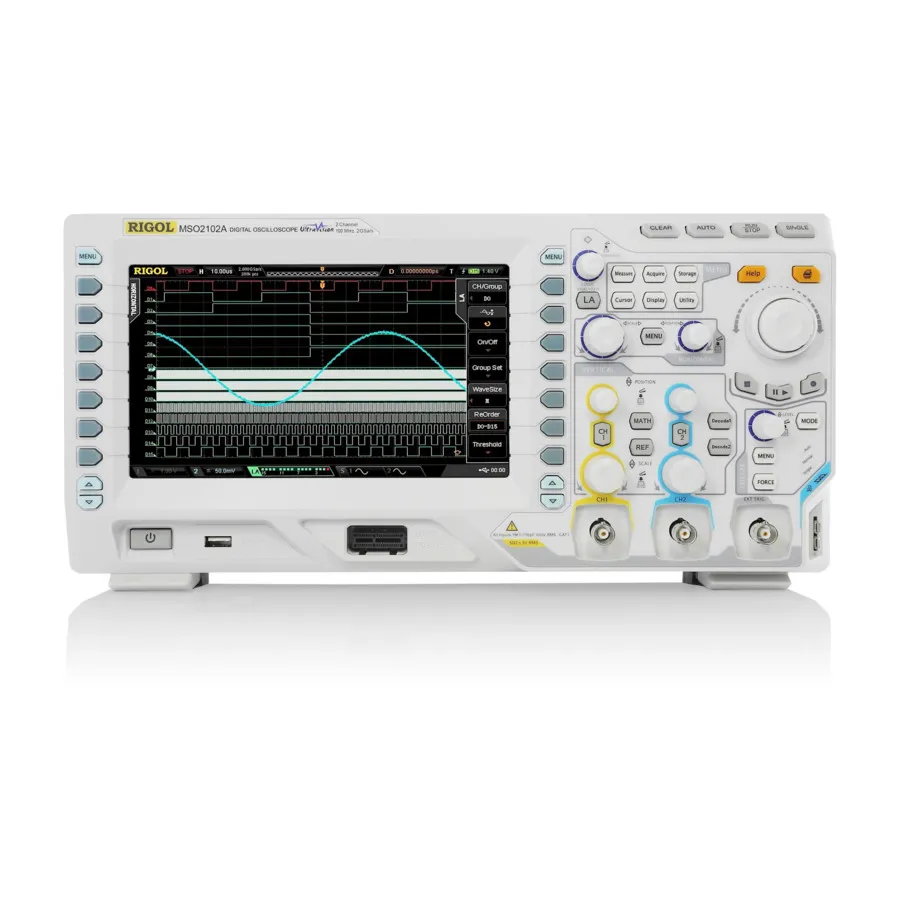

RIGOL MSO2102A Mixed Signal Oscilloscope

Огляд

RIGOL MSO2102A — цифровий осцилограф з серії 2000A, розроблений для настільних та польових застосувань. Цей осцилограф змішаного сигналу поєднує доступність з передовими функціями, включаючи пропускну спроможність 100 MHz, 2 аналогові канали та 16 цифрових каналів. Серія 2000A забезпечує неперевершене співвідношення ціни та якості з низькою стартовою ціною, зберігаючи вищу продуктивність для аналізу сигналів вищої швидкості.

Основні характеристики

• Пропускна спроможність: 100 MHz (стандартний вхід 50 Ω)
• 2 аналогові канали, 16 цифрових каналів
• Частота дискретизації в реальному часі: 2 GSa/s (аналогові), 1 GSa/s (цифрові)
• Глибина пам'яті: 14 Mpoint стандартно (56 Mpoint опціонально) для аналогу; 14 Mpoint стандартно (28 Mpoint опціонально) для цифри
• Нижча рівень шуму та ширший вертикальний діапазон: 500 μV/div до 10 V/div
• Інноваційна технологія UltraVision
• Частота захоплення хвилевої форми: до 52 000 хвилевих форм/s
• До 256 рівнів інтенсивності відображення хвилевої форми
• Апаратне записування та відтворення хвилевої форми в реальному часі: до 65 000 кадрів
• Передовий тригер та декодування шини: Parallel, RS232, I2C, SPI, CAN
• 8-дюймовий TFT WVGA дисплей (800x480)
• Повна сполучуваність: USB Host, USB Device, LAN (LXI), допоміжний, опціональний USB-GPIB

Застосування

• Настільний аналіз сигналу
• Польовий сервіс та технічне обслуговування
• Налагодження цифрових схем
• Тестування та валідація змішаного сигналу
• Аналіз комунікаційних та RF сигналів
