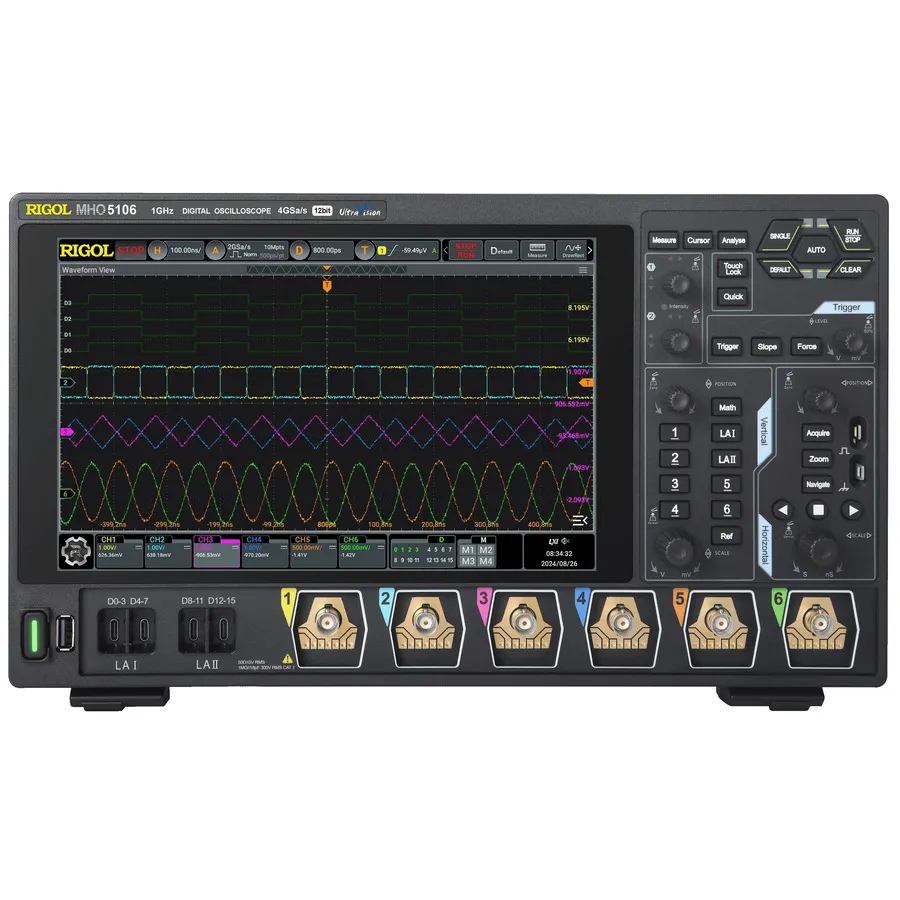

RIGOL MHO5106 Digital Oscilloscope

Огляд

RIGOL MHO5106 — це високорозрізняльний цифровий осцилограф серії MHO/DHO5000, побудований на технологічній платформі RIGOL Centaurus. Він поєднує 12-бітну роздільну здатність, пропускну здатність 1 ГГц та вбудовані можливості логічного аналізатора для точного вимірювання та аналізу складних сигналів у проектуванні та тестуванні.

Основні характеристики

• 12-бітна вертикальна роздільна здатність для вищої точності вимірювання
• Пропускна здатність 1 ГГц при частоті дискретизації до 4 GS/s у режимі реального часу
• 6 аналогових каналів з підтримкою логічного аналізатора (16 цифрових каналів із опціональним зондом)
• Максимальна глибина пам'яті 500 Mpts для захоплення розширених хвильових форм
• Вертикальна чутливість до 100 μV/div для виявлення слабких сигналів
• Частота захоплення хвиль до 1 000 000 хвиль/с у режимі швидкого запису
• Генератор довільної/функціональної форми, аналіз Боде та декодування протокольних стандартів
• HD-сенсорний екран 10.1" (1280×800) з 256-рівневим інтенсивним градаціонуванням
• Гнучкий регулятор та фотоелектричний енкодер для зручної роботи
• Живлення від батареї з підтримкою онлайн-оновлення програмного забезпечення

Застосування

• Точне електронне проектування та налагодження схем
• Аналіз та вимірювання складних електричних сигналів
• Тестування вбудованих систем із змішаними сигналами
• Наукові дослідження та освітні програми

Комплектація

• Кабель живлення (стандарт країни призначення)
• USB-кабель
• Пасивний HighZ зонд 500 МГц (RP3500A) для кожного каналу
