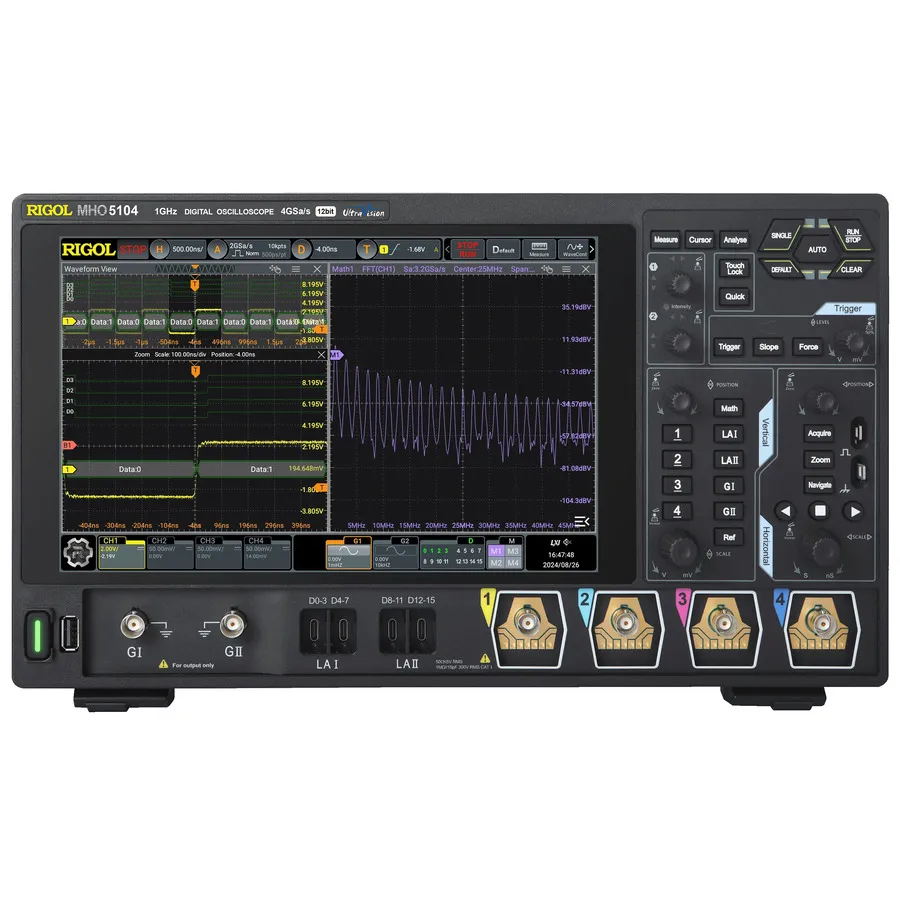

RIGOL MHO5104 Digital Oscilloscope with Logic Analyzer and AFG
RIGOL MHO5104 цифровий осцилограф з логічним аналізатором та AFG
RIGOL MHO5104 is a 12-bit, 4-channel digital oscilloscope with 1 GHz bandwidth, 4 GS/s sampling, logic analyzer, and AFG.
Деталі продукту
| Модель | MHO5104 |
| Виробник | RIGOL |
| Категорія | Digital Oscilloscopes |
| Наявність | На замовлення |
Опис
Огляд
RIGOL MHO5104 — це високорозрядний цифровий осцилограф серії MHO/DHO5000. Він має 12-розрядну роздільність по всім 4 каналам, смугу пропускання 1 GHz та реальну вибірку до 4 GS/s з глибиною пам'яті 500 Mpts. MHO5104 призначений для вимірювань, які вимагають високої точності, відмінного рівня шуму та вертикальної точності вимірювання з розширеною смугою пропускання.
Побудований для портативності та польових операцій, осцилограф має живлення від акумулятора, 10.1" сенсорний екран високої роздільності та інтегровану можливість логічного аналізатора. Він включає генератор довільних сигналів/функцій (AFG), аналіз потужності, графік Боде та декодування протоколів для комплексного аналізу сигналів.
Основні характеристики
- 12-розрядна роздільність для високоточних вимірювань
- 4 аналогові канали із смугою пропускання 1 GHz
- Реальна вибірка до 4 GS/s із глибиною пам'яті 500 Mpts
- Вертикальна чутливість до 100 μV/div для сигналів малої амплітуди
- 1 000 000 форм сигналів на секунду у режимі швидкого запису
- Інтегрований генератор довільних сигналів/функцій (AFG)
- 16 цифрових каналів для логічного аналізу з опціональним датчиком
- 10.1" сенсорний екран високої роздільності 1280×800
- Живлення від акумулятора для портативної експлуатації
- Аналіз потужності, графік Боде та декодування протоколів
- Інтерфейси USB Device, USB Host, LAN та HDMI
Застосування
- Налагодження та розробка вбудованих систем
- Аналіз цілісності високочастотного сигналу
- Тестування силової електроніки
- Аналіз цифрових та змішаних сигналів
- Декодування протоколів та тестування комунікацій
- Вимірювання в навчальних лабораторіях
Комплектація
- Кабель живлення (для країни призначення)
- USB кабель
- Пасивний датчик HighZ 500 MHz (RP3500A) на канал
Характеристики
| Bandwidth | 1 GHz |
| Analog Channels | 4 |
| Digital Channels | Upgrade Required |
| Sampling Rate | 4 GS/s |
| Memory | 500 Mpts |
| Type | MHO |
| Vertical Resolution | 12 bit |
| Display Type | 10.1 Capacitive Color Touch |
| Series | MHO5000 Series |
