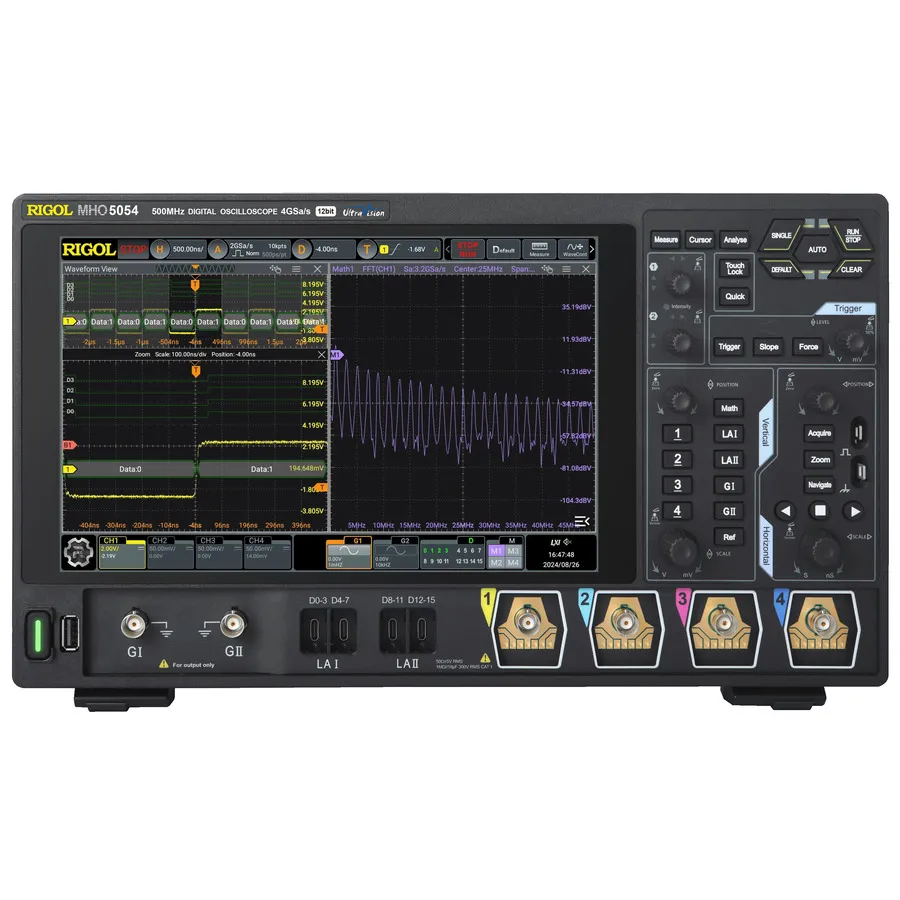

RIGOL MHO5054 Digital Oscilloscope with Logic Analyzer and AFG
RIGOL MHO5054 цифровий осцилограф з логічним аналізатором та AFG
RIGOL MHO5054 is a 12-bit, 4-channel digital oscilloscope with 500 MHz bandwidth, 4 GS/s sampling, logic analyzer, and AFG.
Деталі продукту
| Модель | MHO5054 |
| Виробник | RIGOL |
| Категорія | Digital Oscilloscopes |
| Наявність | На замовлення |
Опис
Огляд
RIGOL MHO5054 — це високорозрядний цифровий осцилограф серії MHO/DHO5000. Він має 12-розрядну роздільність по всім 4 каналам, смугу пропускання 500 MHz та реальну вибірку до 4 GS/s з глибиною пам'яті 500 Mpts. MHO5054 призначений для вимірювань, які вимагають високої точності, відмінного рівня шуму та вертикальної точності вимірювання.
Побудований для портативності та польових операцій, осцилограф має живлення від акумулятора, 10.1" сенсорний екран високої роздільності та інтегровану можливість логічного аналізатора. Він включає генератор довільних сигналів/функцій (AFG), аналіз потужності, графік Боде та декодування протоколів для комплексного аналізу сигналів.
Основні характеристики
- 12-розрядна роздільність для високоточних вимірювань
- 4 аналогові канали із смугою пропускання 500 MHz
- Реальна вибірка до 4 GS/s із глибиною пам'яті 500 Mpts
- Вертикальна чутливість до 100 μV/div для сигналів малої амплітуди
- 1 000 000 форм сигналів на секунду у режимі швидкого запису
- Інтегрований генератор довільних сигналів/функцій (AFG)
- 16 цифрових каналів для логічного аналізу з опціональним датчиком
- 10.1" сенсорний екран високої роздільності 1280×800
- Живлення від акумулятора для портативної експлуатації
- Аналіз потужності, графік Боде та декодування протоколів
- Інтерфейси USB Device, USB Host, LAN та HDMI
Застосування
- Налагодження та розробка вбудованих систем
- Аналіз цілісності сигналу та характеризація
- Тестування силової електроніки
- Аналіз цифрових та змішаних сигналів
- Декодування протоколів та тестування комунікацій
- Вимірювання в навчальних лабораторіях
Комплектація
- Кабель живлення (для країни призначення)
- USB кабель
- Пасивний датчик HighZ 500 MHz (RP3500A) на канал
Характеристики
| Bandwidth | 500 MHz |
| Analog Channels | 4 |
| Digital Channels | Upgrade Required |
| Sampling Rate | 4 GS/s |
| Memory | 500 Mpts |
| Type | MHO |
| Vertical Resolution | 12 bit |
| Display Type | 10.1 Capacitive Color Touch |
| Series | MHO5000 Series |
Запит ціни
