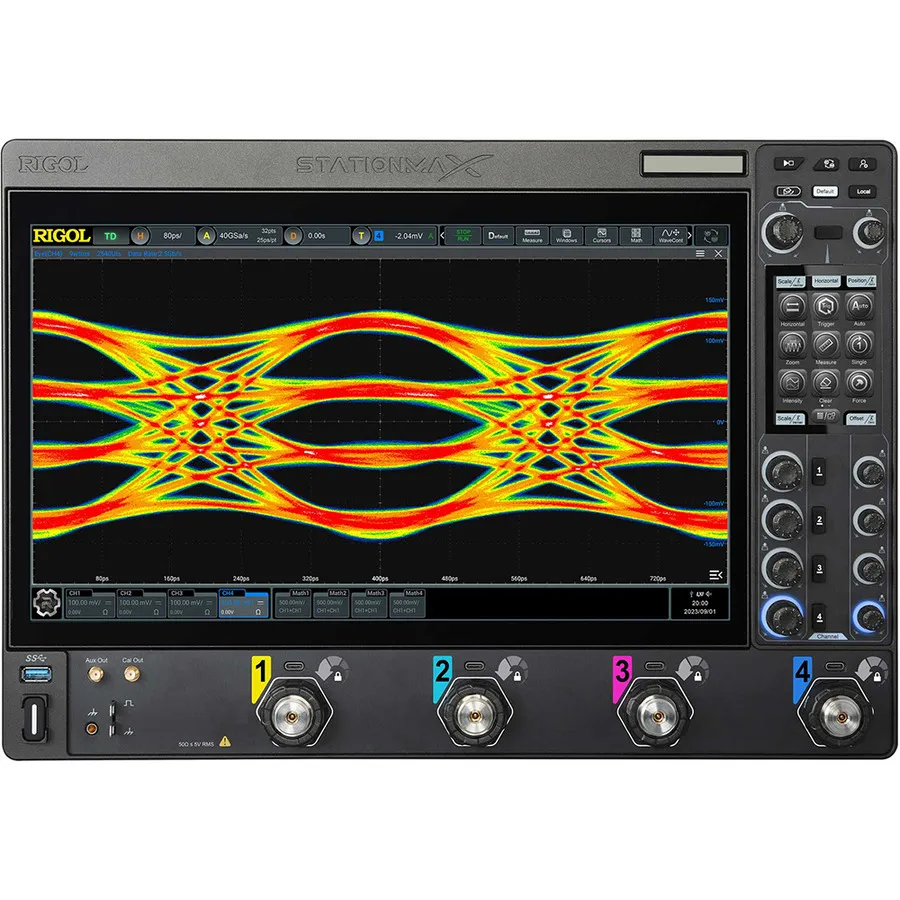

RIGOL DS81304 Digital Oscilloscope

Огляд

RIGOL DS81304 — високорозрішуючий 4-канальний цифровий осцилограф серії DS80000, побудований на платформі StationMAX II та архітектурі UltraVision III. З смугою пропускання аналогового каналу 13 ГГц та частотою дискретизації 40 ГСа/с в реальному часі, він забезпечує виключну передачу сигналу для високошвидкісної перевірки конструкції та тестування відповідності. Підтримуючи до 4 Гпт глибини пам'яті та розширені функції аналізу, DS81304 дозволяє комплексну перевірку складних цифрових та аналогових систем.

Основні характеристики

• Смуга пропускання аналогового каналу 13 ГГц для аналізу високошвидкісних сигналів
• Частота дискретизації 40 ГСа/с в реальному часі на всіх каналах з глибиною пам'яті до 4 Гпт
• Вертикальна розрішення 8 біт, регульована до 9-16 біт у режимі High Resolution Mode
• 4 аналогових канали з 1 каналом зовнішнього запуску
• Частота захоплення 250 000 хвиль за секунду
• 15.6-дюймовий високовроздільний сенсорний екран з жестовою підтримкою та багатопанельним віконами
• Кілька інтерфейсів: USB 3.0 Host/Device, LAN (LXI), HDMI
• Аналіз відповідності для PCIe, USB 2.0 та інших високошвидкісних протоколів
• Розширені функції запуску: Zone, Edge, Pulse, Slope, Video, Pattern, Duration, Timeout, Runt, Window, Delay, Setup/Hold, Nth Edge
• Декодування послідовної шини: RS232/UART, I2C, SPI, CAN, CAN-FD, FlexRay, LIN, I2S, MIL-STD-1553, USB 2.0
• 41 автоматичне вимірювання параметрів хвилі з вимірюванням апаратури на повну глибину пам'яті
• Діаграма ока в реальному часі та аналіз дрожання часу для перевірки цілісності сигналу
• Запис та відтворення хвилі до 2 000 000 кадрів
• Підтримка команд SCPI для дистанційного керування та автоматизації

Застосування

• Тестування відповідності протоколу (PCIe, USB, послідовні інтерфейси)
• Перевірка високошвидкісних вбудованих систем
• Аналіз та вимірювання цілісності сигналу
• Характеризація схем тактової частоти та PLL
• Перевірка конструкції та усунення несправностей
• Освітні та дослідницькі застосування

Комплектація

• Сертифікат калібрування
• Шнур живлення
• USB кабель
• Прецизійний адаптер BNC, 3.5 мм до BNC (50 Ω) x2
