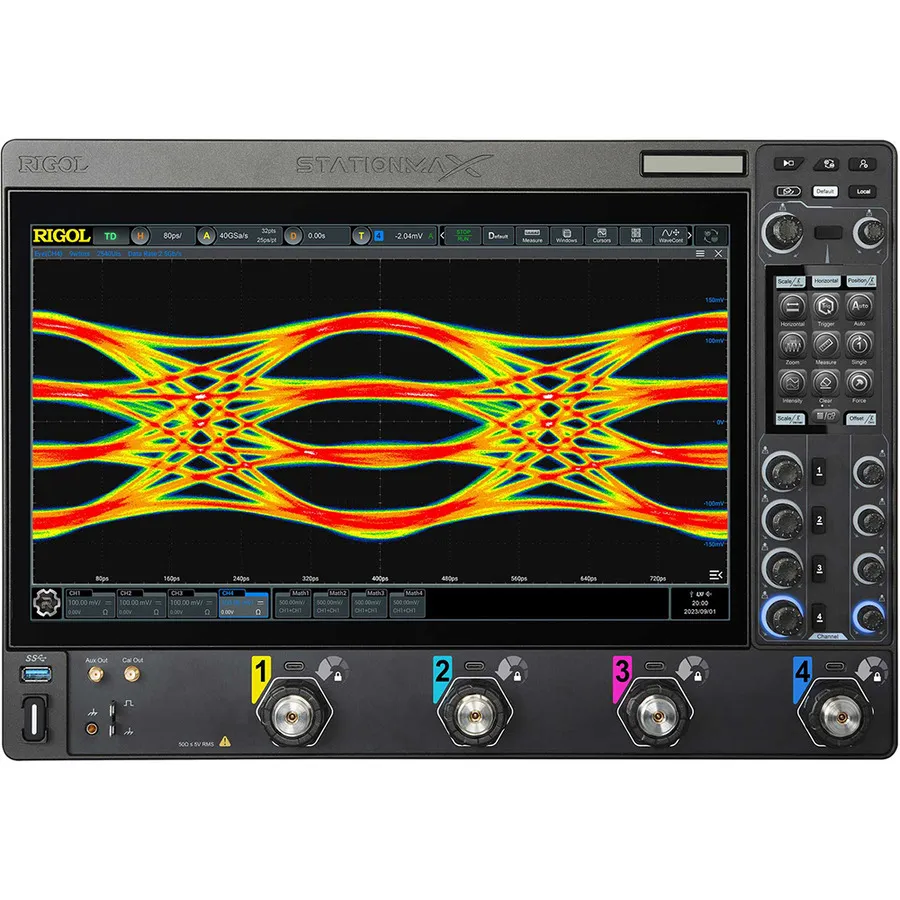

RIGOL DS81004 осцилограф високої роздільної здатності

Огляд

RIGOL DS81004 є преміумним чотирьохканальним цифровим осцилографом високої роздільної здатності серії DS80000, розроблений для найвимогливіших вимірювань високошвидкісних систем та завдань аналізу протоколів. З пропускною здатністю 10 ГГц, частотою дискретизації 40 GSa/s у реальному часі та вибірною вертикальною роздільною здатністю 8-16 біт, DS81004 захоплює складні сигнали з винятковою точністю. З глибиною пам'яті до 4 Гpts та комплексною підтримкою PCIe, USB 2.0 та інших провідних високошвидкісних стандартів, це приладдя для просунутої перевірки цифрових систем та дослідницьких програм.

Основні характеристики

• 4 аналогічні канали з пропускною здатністю 10 ГГц на всіх каналах
• Частота дискретизації 40 GSa/s у реальному часі на всіх каналах одночасно
• Вибірна вертикальна роздільна здатність: 8 біт за замовчуванням, до 16 біт у режимі High Resolution
• Глибина пам'яті до 4 Гpts для розширеного захоплення сигналу
• Частота захоплення 250 000 сигналів на секунду для безперервного моніторингу
• Платформа StationMAX II з архітектурою UltraVision III
• Просунуті функції тригера: Edge, Pulse, Slope, Video, Pattern, Duration, Window, Setup/Hold, Nth Edge та інші
• Декодування багатьох протоколів: RS232/UART, I2C, SPI, CAN, CAN-FD, FlexRay, LIN, I2S, MIL-STD-1553, USB 2.0
• Складний аналіз: вимірювання jitter, діаграми eye у реальному часі, комплексні інструменти аналізу цілісності сигналу
• Запис та відтворення до 2 000 000 кадрів сигналу у реальному часі
• 15.6-дюймовий високовизначеий сенсорний екран з електронною регулюванням нахилу та підтримкою багатодотикового розпізнавання жестів
• Кількаразові можливості підключення: USB 3.0 (Host та Device), LAN (LXI), HDMI з інтегрованою підтримкою Web Control

Застосування

• Перевірка відповідності протоколів високошвидкісного PCIe та USB 2.0
• Просунутий аналіз цілісності сигналу та jitter
• Усунення невідповідностей складних цифрових та змішаносигнальних систем
• Характеризація високочастотних схем синхронізації та часу
• Перевірка багатопротокольних комунікаційних систем
• Дослідження та розвиток у просунутих телекомунікаціях

Комплектація

• Сертифікат калібрування
• Кабель живлення
• USB кабель x1
• Адаптер Precision BNC, 3.5 мм до BNC (50 Ω) x2
