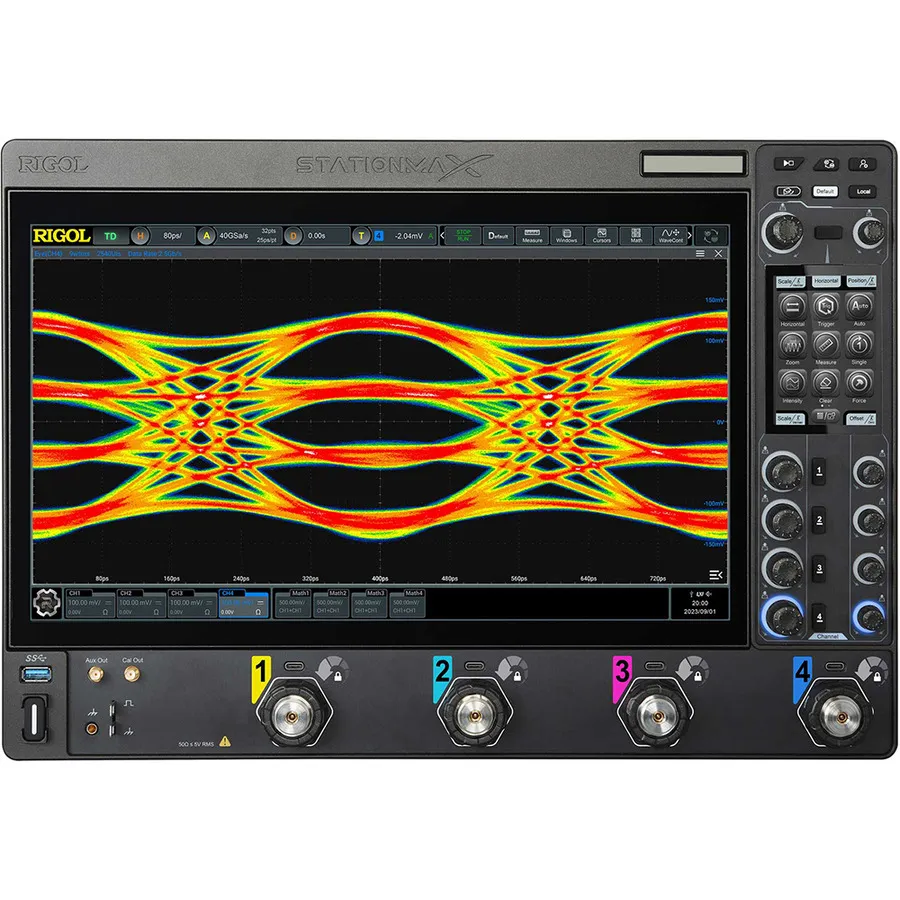

RIGOL DS80804 осцилограф високої роздільної здатності

Огляд

RIGOL DS80804 є чотирьохканальним цифровим осцилографом високої роздільної здатності серії DS80000, розроблений для вимогливого аналізу високошвидкісних систем та перевірки протоколів. З пропускною здатністю 8 ГГц, частотою дискретизації 40 GSa/s у реальному часі та вибірною вертикальною роздільною здатністю 8-16 біт, він забезпечує винятковою вірністю сигналу. DS80804 підтримує глибину пам'яті до 4 Гpts та комплексне тестування відповідності протоколам PCIe, USB 2.0 та інших високошвидкісних стандартів, що робить його ідеальним для просунутої розробки та перевірки цифрових систем.

Основні характеристики

• 4 аналогічні канали з пропускною здатністю 8 ГГц на всіх каналах
• Частота дискретизації 40 GSa/s у реальному часі одночасно на всіх каналах
• Вибірна вертикальна роздільна здатність: 8 біт за замовчуванням, до 16 біт у режимі High Resolution
• Глибина пам'яті до 4 Гpts для комплексного захоплення сигналу
• Частота захоплення 250 000 сигналів на секунду
• Платформа StationMAX II з архітектурою UltraVision III
• Комплексні варіанти тригера: Edge, Pulse, Slope, Video, Pattern, Duration, Window, Setup/Hold та Nth Edge
• Підтримка протоколів: RS232/UART, I2C, SPI, CAN, CAN-FD, FlexRay, LIN, I2S, MIL-STD-1553, USB 2.0
• Просунуті вимірювання: аналіз jitter, діаграми eye у реальному часі, інструменти аналізу цілісності сигналу
• Запис та відтворення до 2 000 000 кадрів сигналу у реальному часі
• 15.6-дюймовий сенсорний екран з електронною регулюванням нахилу та розпізнаванням жестів
• Інтерфейси: USB 3.0 (Host/Device), LAN (LXI), HDMI з підтримкою Web Control

Застосування

• Тестування та перевірка відповідності протоколів PCIe та USB 2.0
• Аналіз та усунення невідповідностей високошвидкісних послідовних інтерфейсів
• Характеризація цілісності сигналу та часових параметрів
• Розробка вбудованих систем та цифрових схем
• Аналіз генерування синхронізації та схем PLL
• Перевірка багатопротокольних систем та усунення невідповідностей

Комплектація

• Сертифікат калібрування
• Кабель живлення
• USB кабель x1
• Адаптер Precision BNC, 3.5 мм до BNC (50 Ω) x2
