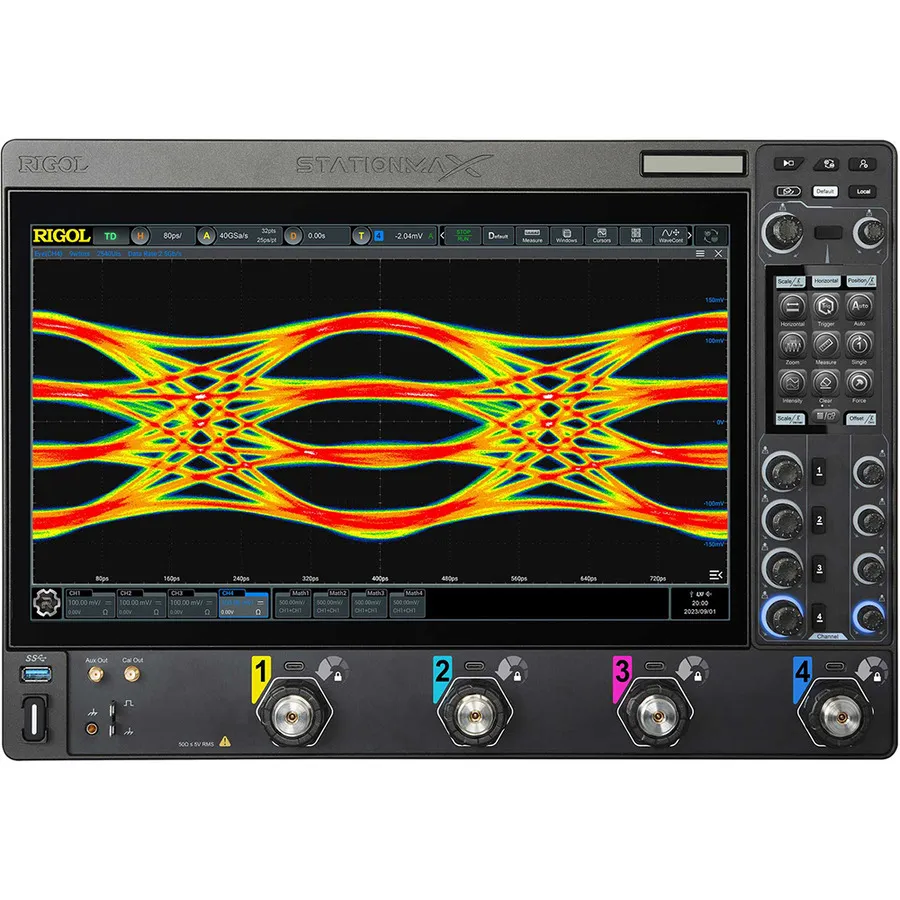

RIGOL DS80604 осцилограф високої роздільної здатності

Огляд

RIGOL DS80604 є преміумним чотирьохканальним цифровим осцилографом високої роздільної здатності серії DS80000, розроблений для просунутого аналізу високошвидкісних протоколів та перевірки цілісності сигналу. Працюючи з пропускною здатністю до 6 ГГц та частотою дискретизації 40 GSa/s у реальному часі з вибірною вертикальною роздільною здатністю 8-16 біт, він захоплює деталі сигналу з винятковою чіткістю. З глибиною пам'яті до 4 Гpts та підтримкою комплексного тестування відповідності протоколам, DS80604 необхідний інженерам для перевірки PCIe, USB 2.0 та інших високошвидкісних цифрових стандартів.

Основні характеристики

• 4 аналогічні канали з пропускною здатністю 6 ГГц на всіх каналах
• Частота дискретизації 40 GSa/s у реальному часі на всіх каналах одночасно
• Вибірна вертикальна роздільна здатність: 8 біт за замовчуванням, до 16 біт у режимі High Resolution
• Глибина пам'яті до 4 Гpts для захоплення розширених записів сигналу
• Частота захоплення 250 000 сигналів на секунду для відстеження сигналу в реальному часі
• Платформа StationMAX II з архітектурою UltraVision III
• Комплексні функції тригера: Edge, Pulse, Slope, Video, Pattern, Duration, Window, Setup/Hold та Nth Edge
• Декодування багатьох протоколів: RS232/UART, I2C, SPI, CAN, CAN-FD, FlexRay, LIN, I2S, MIL-STD-1553, USB 2.0
• Просунутий аналіз: вимірювання jitter, діаграми eye у реальному часі, інструменти аналізу цілісності сигналу
• Запис та відтворення до 2 000 000 кадрів хвилі у реальному часі
• 15.6-дюймовий сенсорний екран високої чіткості з електронною регулюванням нахилу та підтримкою жестів
• Багаторазові інтерфейси: USB 3.0 (Host та Device), LAN (LXI), HDMI, з підтримкою Web Control

Застосування

• Тестування та перевірка відповідності протоколів PCIe та USB 2.0
• Аналіз та усунення невідповідностей високошвидкісної послідовної шини
• Аналіз цілісності сигналу та часових параметрів вбудованих систем
• Характеризація джерел синхронізації та схем PLL
• Перевірка розробки паралельної шини та багатопротокольних систем
• Дослідження та розвиток у галузі комунікацій та обробки сигналів

Комплектація

• Сертифікат калібрування
• Кабель живлення
• USB кабель x1
• Адаптер Precision BNC, 3.5 мм до BNC (50 Ω) x2
