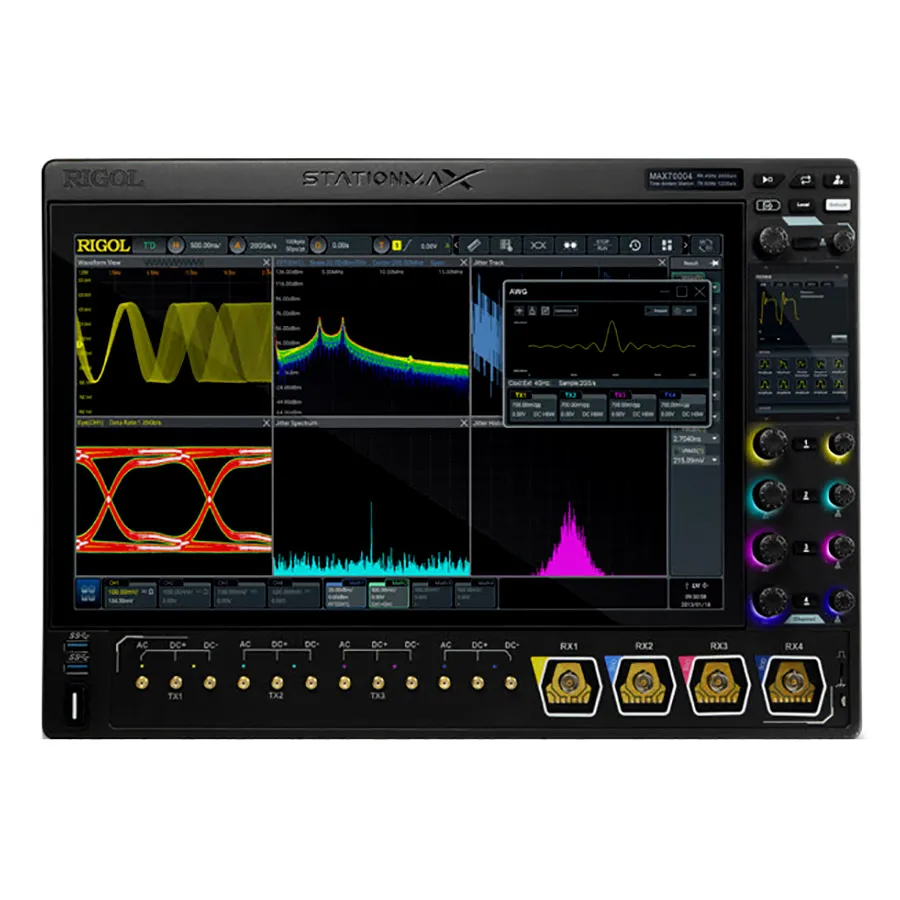

RIGOL DS70504 Digital Oscilloscope

Огляд

RIGOL DS70504 — це 5ГГц 4-канальний цифровий осцилограф серії DS70000, розроблений для передових RF та високошвидкісних цифрових застосувань. Цей прилад інтегрує п'ять незалежних вимірювальних інструментів: цифровий осцилограф, аналізатор спектра в реальному часі, цифровий вольтметр, високоточний лічильник частоти та аналізатор протоколів. Він забезпечує комплексні можливості аналізу сигналів для RF характеризації та складного цифрового тестування.

Основні характеристики

• Смуга пропускання 5ГГц з 4 аналоговими каналами та 1 зовнішнім каналом запуску
• Частота дискретизації 20 ГС/с у реальному часі з глибиною пам'яті до 2Gpts (з опцією RL-20)
• Швидкість захоплення понад 1 000 000 форм хвилі на секунду з апаратним записом у реальному часі до 2 000 000 кадрів
• Аналізатор спектра в реальному часі (опція RTSA) з аналізом FFT до 16Mpts
• Вбудований аналізатор протоколів, що підтримує RS232/UART, I2C, SPI, CAN, LIN, I2S, FlexRay та MIL-STD-1553
• 15.6-дюймовий HD ємнісний сенсорний дисплей зі вторинним 3.5-дюймовим екраном функцій меню
• 41 автоматичне вимірювання параметрів форми хвилі з апаратним вимірюванням всієї пам'яті
• Аналіз діаграми очей та джитеру (опція JITTA) для характеризації послідовних сигналів
• Доступні активні диференціальні щупи високого класу: PVA8350 (3.5ГГц) та PVA8700 (7ГГц)

Застосування

• Аналіз та характеризація високошвидкісних RF сигналів
• Проектування та валідація передових цифрових схем
• Зневадження послідовних протоколів з аналізом часових параметрів та джитеру
• Аналіз енергоспоживання та вимірювання
• Попередня перевірка відповідності стандартам USB 2.0 та Ethernet (з опціональними модулями)
• Аналіз діаграми очей для оцінки цілісності сигналу
