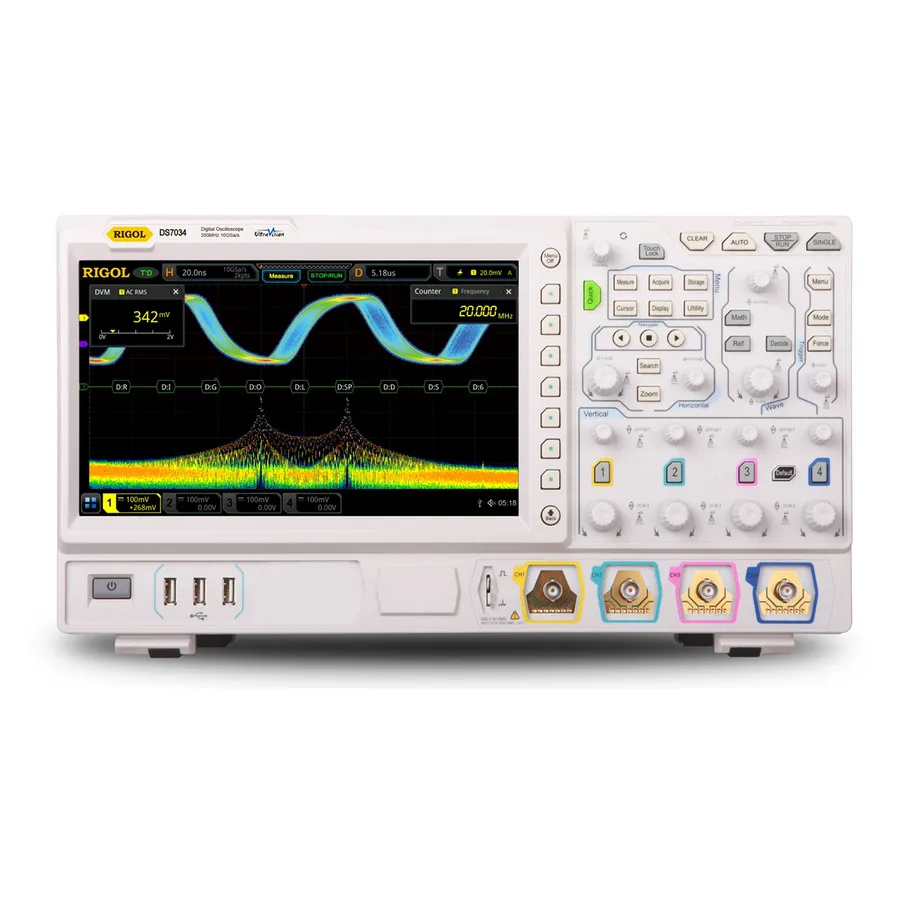

RIGOL DS7034 Digital Oscilloscope

Огляд

RIGOL DS7034 — це 350МГц 4-канальний цифровий осцилограф серії DS7000, розроблений для проектування вбудованих систем, аналізу енергоспоживання, декодування послідовних протоколів та RF застосувань. Цей прилад інтегрує сім незалежних вимірювальних інструментів: цифровий осцилограф, 16-канальний логічний аналізатор, аналізатор спектра, генератор довільної форми, цифровий вольтметр, лічильник частоти та аналізатор протоколів для повного тестового охоплення.

Основні характеристики

• Смуга пропускання 350МГц з 4 аналоговими каналами, 1 зовнішнім каналом запуску та 16 опціональними цифровими каналами
• Частота дискретизації 10 ГС/с у реальному часі з глибиною пам'яті до 500Mpts (опціонально)
• Швидкість захоплення понад 600 000 форм хвилі на секунду з апаратним записом до 450 000 кадрів
• Вбудований аналізатор спектра з удосконаленим FFT та функціями пошуку піків
• Аналізатор протоколів з підтримкою RS232/UART, I2C, SPI, CAN, LIN, I2S, FlexRay та MIL-STD-1553
• Автоматичне вимірювання 41 параметра форми хвилі з апаратним вимірюванням всієї пам'яті
• 10.1-дюймовий ємнісний сенсорний дисплей з 256-рівневим градієнтом інтенсивності кольору та збереженням кольору
• Численні опції підключення: USB HOST/DEVICE, LAN (LXI), HDMI, TRIG OUT, USB-GPIB, Web Control

Застосування

• Проектування та зневадження вбудованих систем
• Аналіз та вимірювання блоків живлення
• Аналіз послідовних протоколів та вимірювання часових параметрів
• Аналіз та характеризація RF сигналів
• Валідація змішаних сигнальних схем з логічним аналізом
