RIGOL DS70304 Digital Oscilloscope

Огляд

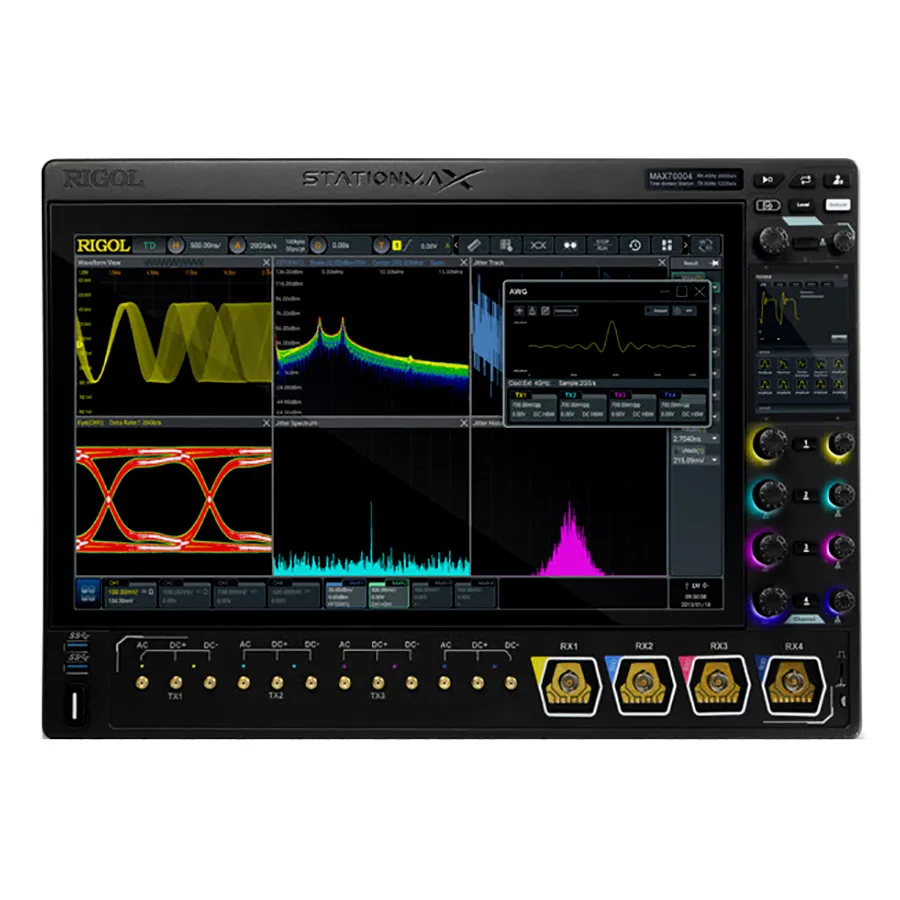

RIGOL DS70304 — це 3ГГц 4-канальний цифровий осцилограф, розроблений для високопродуктивних застосувань у проектуванні та тестуванні інтегральних схем. Цей прилад інтегрує п'ять незалежних вимірювальних інструментів: цифровий осцилограф, аналізатор спектра в реальному часі, цифровий вольтметр, високоточний лічильник частоти та аналізатор протоколів, що робить його комплексним рішенням для аналізу RF та цифрових сигналів.

Основні характеристики

• Смуга пропускання 3ГГц з 4 аналоговими каналами та 1 зовнішнім каналом запуску
• Частота дискретизації 20 ГС/с у реальному часі з глибиною пам'яті до 2Gpts (з опцією RL-20)
• Швидкість захоплення понад 1 000 000 форм хвилі на секунду з апаратним записом у реальному часі до 2 000 000 кадрів
• Аналізатор спектра в реальному часі (опція RTSA) з аналізом FFT до 16Mpts
• Вбудований аналізатор протоколів, що підтримує RS232/UART, I2C, SPI, CAN, LIN, I2S, FlexRay та MIL-STD-1553
• 15.6-дюймовий HD ємнісний сенсорний дисплей зі вторинним 3.5-дюймовим екраном функцій меню
• 41 автоматичне вимірювання параметрів форми хвилі з апаратним вимірюванням всієї пам'яті
• Численні опції підключення: USB HOST/DEVICE, LAN (LXI), HDMI, підтримка Web Control

Застосування

• Аналіз та характеризація RF сигналів
• Проектування та валідація цифрових схем
• Зневадження послідовних протоколів та аналіз часових параметрів
• Аналіз енергоспоживання та вимірювання
• Попередня перевірка відповідності стандартам USB 2.0 та Ethernet (з опціональними модулями)
