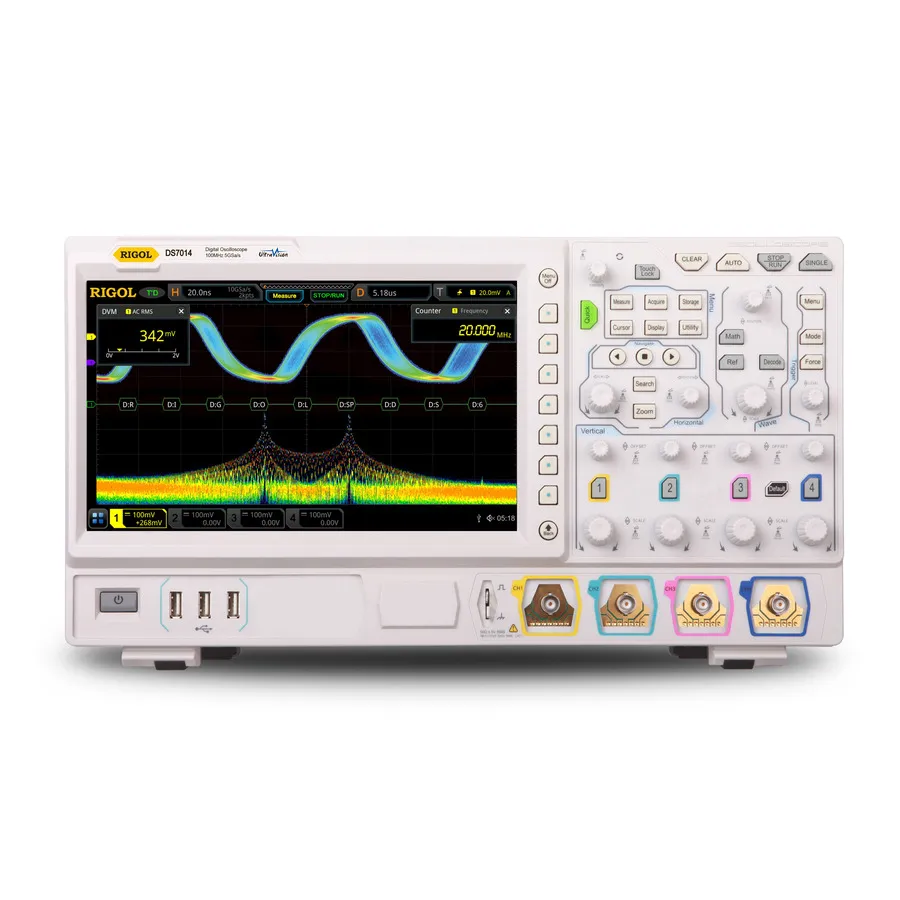

RIGOL DS7014 Digital Oscilloscope

Огляд

RIGOL DS7014 — це 4-канальний цифровий осцилограф, побудований на архітектурі UltraVision II, який поєднує високу швидкість дискретизації та велику глибину пам'яті з сучасним зручним інтерфейсом. З пропускною смугою 100 МГц та розширеними можливостями аналізу, включаючи зональне спрацювання, FFT-аналіз та гістограми форми сигналу, DS7014 ідеально підходить для розроблення вбудованих систем, аналізу цілісності живлення та налагодження сигналів.

Основні характеристики

• 4 аналогові канали плюс 1 зовнішній канал спрацювання
• Аналогова смуга пропускання 100 МГц
• Швидкість дискретизації 10 GS/s у режимі реального часу
• Глибина пам'яті до 500 Mpts (з опцією)
• Висока частота захоплення форми сигналу (більш ніж 600 000 форм сигналу на секунду)
• 7 інструментів в одному: осцилограф, логічний аналізатор, аналізатор спектра, генератор довільної форми, цифровий вольтметр, лічильник частоти та аналізатор протоколів
• Автоматичне вимірювання 41 параметра форми сигналу з вимірюванням повної пам'яті апаратури
• Розширені математичні операції та поліпшений FFT-аналіз
• 10.1-дюймовий ємнісний мультисенсорний екран з 256-рівневим кольоровим градієнтом
• Багато інтерфейсів: USB HOST & DEVICE, LAN (LXI), HDMI, TRIG OUT та Web Control

Застосування

• Розроблення та налагодження вбудованих систем
• Аналіз цілісності живлення
• Тестування цілісності сигналу
• RF-застосування
• Аналіз та декодування послідовних протоколів
