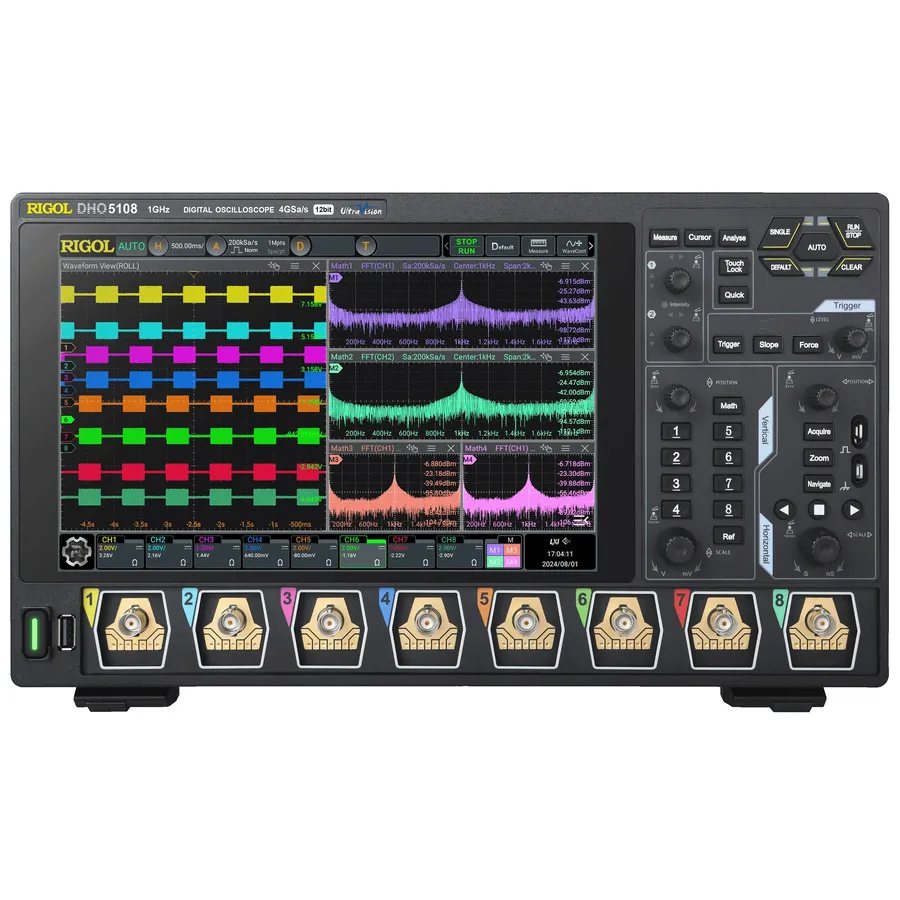

RIGOL DHO5108 Digital Oscilloscope

Огляд

RIGOL DHO5108 — це 8-канальний цифровий осцилограф серії MHO/DHO5000, побудований на базі нової технічної платформи Centaurus від RIGOL. Він має 12-бітну роздільну здатність, пропускну здатність 1 ГГц та передові можливості для проектування, налагодження та тестування.

Основні характеристики

• 8 аналогових каналів з 1 зовнішнім каналом тригера та пропускною здатністю 1 ГГц
• 12-бітна роздільна здатність для вищої точності вимірювань
• Частота дискретизації в реальному часі до 4 ГС/s
• Максимальна глибина пам'яті 500 МТ
• Вертикальна чутливість до 100 μВ/поділ
• Максимальна частота захоплення форми сигналу 1 000 000 форм/s у режимі швидкого запису
• 10.1" сенсорний дисплей 1280×800 з 256-рівневим градуюванням інтенсивності
• Підтримка AFG, аналізу потужності, гістограми, аналізу цифрового сигналу, графіків Bode та декодування протоколів
• Живлення від акумуляторної батареї для портативної роботи
• Інтерфейси USB Device, USB Host, LAN та HDMI
• Можливість онлайн-оновлення

Застосування

• Проектування електроніки та налагодження схем
• Комплексне тестування схем та аналіз сигналів
• Аналіз цифрового сигналу та вимірювання графіків Bode
• Декодування та аналіз протоколів

Комплектація

• Кабель живлення (відповідає стандарту країни призначення)
• USB кабель
• Один пасивний зонд HighZ (500 МГц) на канал (RP3500A)
