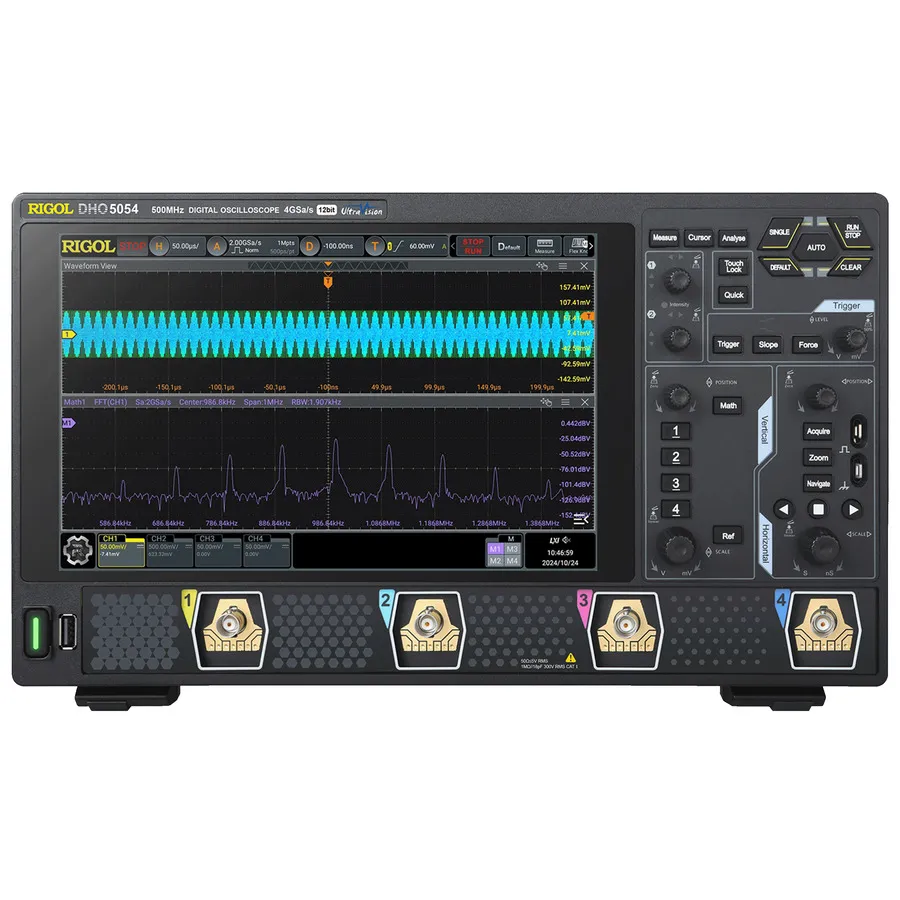

RIGOL DHO5054 Digital Oscilloscope

Огляд

RIGOL DHO5054 - це 4-канальний, 500MHz цифровий осцилограф з серії MHO/DHO5000, розроблений для проектування, налагодження та тестування. На базі технологічної платформи Centaurus компанії RIGOL, він оснащений 12-бітною розрізненням, 500Mpts глибиною пам'яті та реальною частотою дискретизації до 4GS/s, що забезпечує високу точність та швидкість захоплення форм сигналів до 1,000,000 wfms/s у режимі швидкого запису.

Основні характеристики

• 4-канальний аналоговий вхід із смугою пропускання до 500MHz
• 12-бітна розрізненність для всіх каналів
• Реальна частота дискретизації до 4GS/s
• Максимальна глибина пам'яті 500Mpts
• Вертикальна чутливість до 100μV/div
• Максимальна частота захоплення форм сигналів 1,000,000 wfms/s у режимі швидкого запису
• Розширена аналітика: генератор довільних хвиль/функцій (AFG), аналіз потужності, гістограма, аналіз цифрових сигналів, діаграма Боде та декодування протоколів
• 256-рівневий дисплей інтенсивності градації з цифровою технологією флуоресценції в реальному часі
• 10.1" 1280×800 дисплей з високою розрізненністю та сенсорним управлінням
• Керування за допомогою гнучкої ручки з фотоелектричним енкодером
• Живлення від акумуляторної батареї з зручним зарядженням
• Стандартні інтерфейси: USB Device, USB Host, LAN, HDMI
• Можливість онлайн-оновлення
• Функція пошуку та навігації для виявлення сигналів з винятками

Застосування

• Проектування та налагодження електронних схем
• Аналіз та характеризація цілісності сигналу
• Тестування та перевірка силової електроніки
• Освітні та лабораторні тестові середовища

Комплектація

• Кабель живлення (відповідно до країни призначення)
• USB кабель
• Чотири пасивні зонди HighZ 500MHz (RP3500A)
