Keysight MXR608B осцилограф реального часу Infiniium

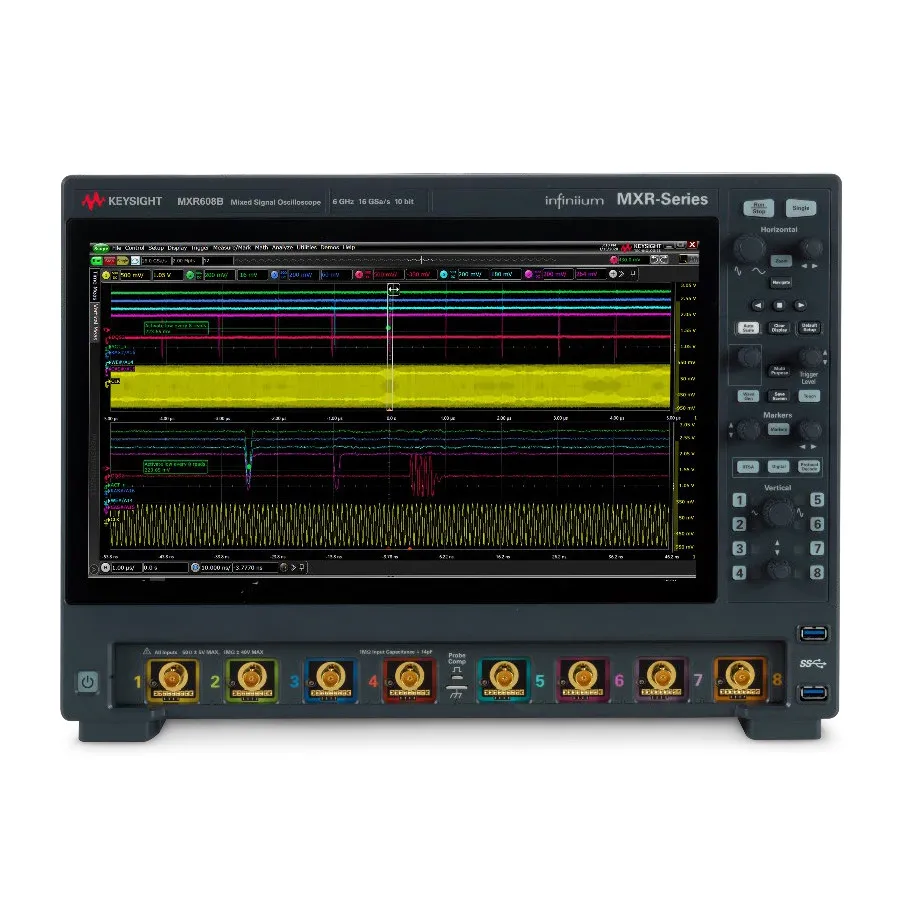

Keysight MXR608B Infiniium Real-Time Oscilloscope
Запитати ціну
Keysight MXR608B is an 8-channel 6 GHz real-time oscilloscope with 16 GSa/s sample rate and 10-bit ADC for signal integrity testing and high-speed digital analysis.
Деталі продукту
| Модель | MXR608B |
| Виробник | Keysight |
| Категорія | Цифрові осцилографи |
| Наявність | На замовлення |
Опис
Огляд
Keysight MXR608B — осцилограф реального часу з восьма аналоговими каналами, пропускною здатністю 6 ГГц та частотою дискретизації 16 ГСа/с по всіх каналах одночасно. Він поєднує високошвидкісне придбання сигналів з розширеними можливостями аналізу для комплексних вимірювань та відладки.
Основні характеристики
- Восьми аналогові канали з пропускною здатністю 6 ГГц та частотою дискретизації 16 ГСа/с
- 10-бітний АЦП з можливістю розширення до 16 біт у режимі високої роздільної здатності
- Маломашумний вхід з шумом від 43 мкВ при 1 мВ/дел
- Внутрішньозначний джитер від 118 фс
- 200 МВибірок пам'яті на канал, розширювана до 400 МВибірок або 1,6 ГВибірок
- 15,6-дюймовий сенсорний дисплей Full HD з підтримкою подвійного екрану
- Розширене запускання InfiniiScan для виявлення проблем цілісності сигналу
- Вбудовані 8-в-1 інструменти: осцилограф, аналізатор логіки, аналіз спектра реального часу, аналіз серійних протоколів, генератор сигналів, аналізатор частотної характеристики, цифровий вольтметр і лічильники
- Режим історії для огляду до 1024 попередніх подій запускання
- Сегментована пам'ять для захоплення та аналізу понад 100000 подій після запускання
- Застосунок Fault Hunter для автоматичного виявлення та ізоляції помилок
Застосування
- Проектування та перевірка цифрових схем високої швидкості
- Аналіз цілісності сигналу та діаграми очей
- Аналіз RF та змішаних сигналів
- Відладка серійних протоколів з автоматизованою аналітикою
- Характеризація частотної характеристики
Комплектація
- Вісім пасивних зондів Keysight N2873A 500 МГц
- Сумка для приладдя зонду
- Калібрувальний кабель BNC
- Локалізований кабель живлення
- Жорсткий чохол передньої панелі
- Клавіатура та миша
- Набір бібліотек введення/виведення Keysight та документація
Характеристики
| Bandwidth | 6 GHz |
| Analog Channels | 8 |
| Digital Channels | Upgrade Required |
| Sampling Rate | 16 GS/s |
| Memory | 200 Mpts |
| Type | MSO |
| Vertical Resolution | 10 bit |
| Display Type | 15.6 Capacitive Color Touch |
| Series | MXR B-Series |
| Interface | USB, Ethernet |
