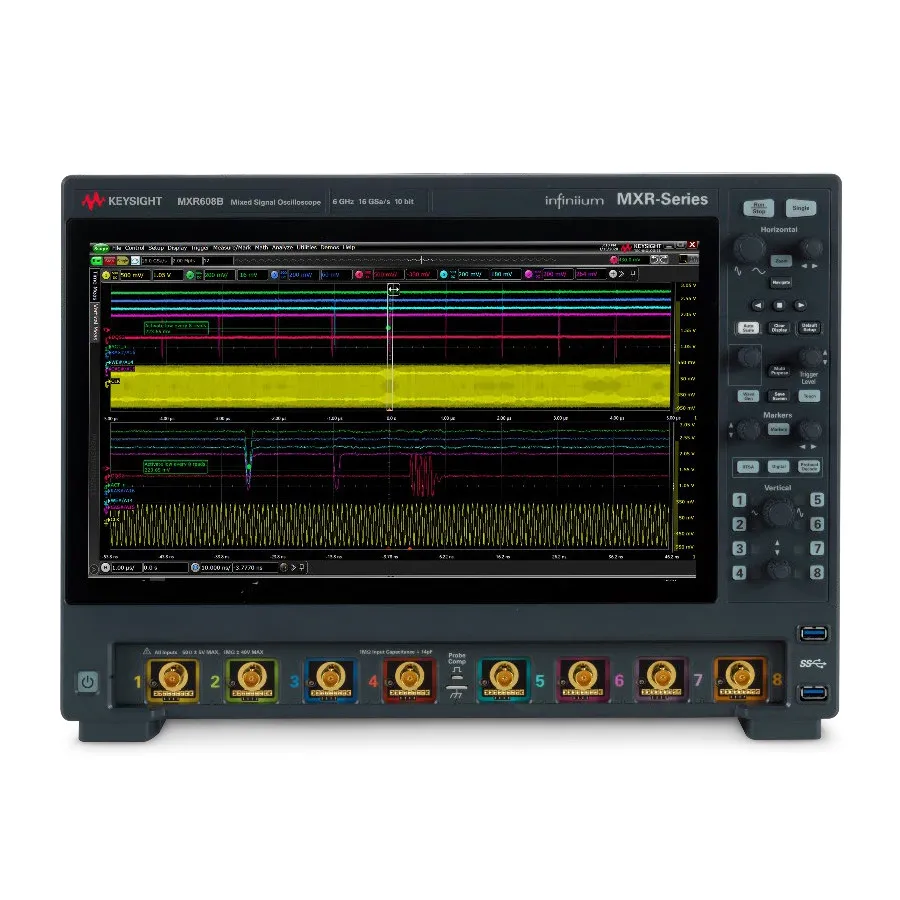

Keysight MXR058B Infiniium Real-Time Oscilloscope

Огляд

Keysight MXR058B Infiniium — високовиконавчий 8-канальний осцилограф реального часу з пропускною здатністю 500 МГц та частотою дискретизації 16 GSa/s. Його багатоканальний дизайн дозволяє одночасне вимірювання складних систем з передовим низькошумовим входом та автоматизованими можливостями аналізу.

Основні характеристики

• 8 аналогових каналів з пропускною здатністю 500 МГц
• Частота дискретизації 16 GSa/s на всіх каналах із стандартною пам'яттю 200 Mpts (розширювальна до 1.6 Gpts)
• 10-бітний АЦП з режимом високої розрізнення до 16 бітів
• Внутрішній джитер: 118 fs
• Низькошумовий вхід: 43 µV типовий шум
• Точність відліку часу: 8 частин на мільярд
• 8-в-1 інтегровані інструменти: осцилограф, логіко-аналізатор, аналіз спектру реального часу, аналіз серійних протоколів, генератор сигналів, аналізатор частотної характеристики, цифровий вольтметр, лічильники
• InfiniiScan передова тригеризація зони
• Fault Hunter автономне застосування тестування
• Режим історії: перегляд до 1,024 попередніх подій тригера
• 15.6-дюймовий сенсорний дисплей, повна роздільна здатність HD

Застосування

• Багатоканальне вимірювання та валідація системи
• Тестування силової електроніки та перетворювачів
• RF та змішаних сигналів вимірювання
• Аналіз серійних протоколів
• Верифікація складної цілісності сигналу

Комплектація

• Один пасивний зонд N2873A 500-МГц на канал
• Сумка аксесуарів зонда
• Передня панель з жорстким покриттям
• Кабель калібрування BNC
• Клавіатура та миша
• Локалізований кабель живлення
