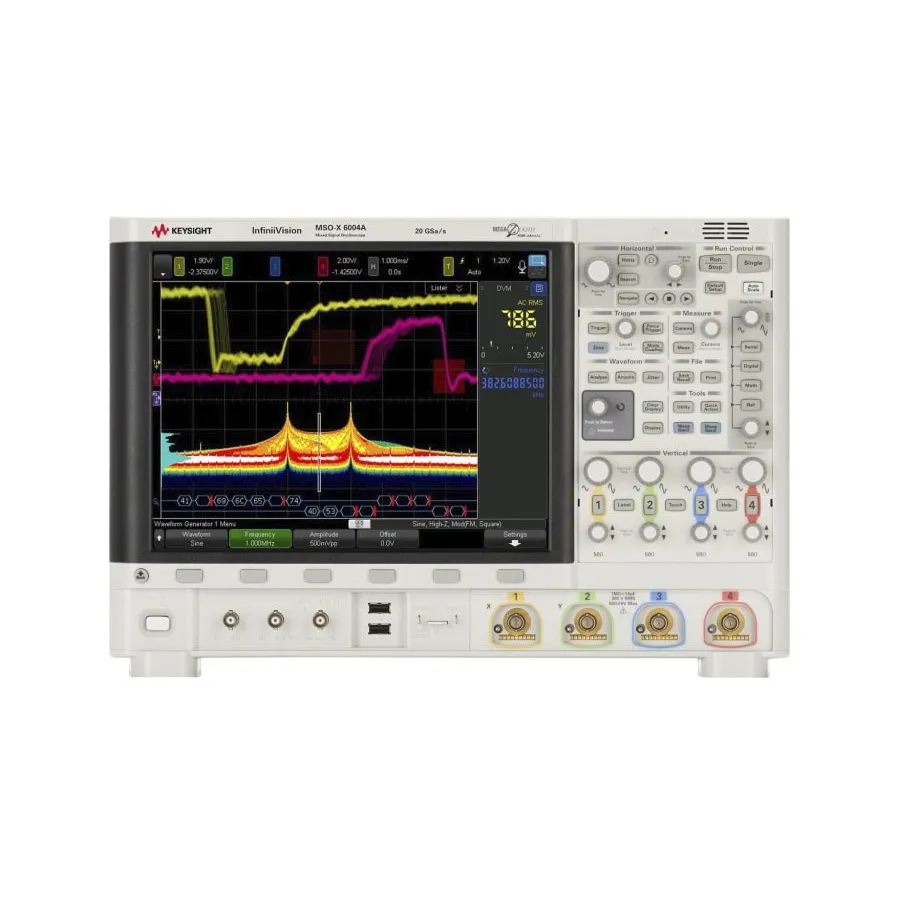

Keysight MSOX6004A 6000X Series змішаний сигнальний осцилоскоп

Огляд

Keysight InfiniiVision 6000 X-Series — це змішаний сигнальний осцилоскоп, який поєднує можливість високої пропускної спроможності з інтегрованим вимірюванням цифрових каналів у портативному, зручному пакеті. MSOX6004A забезпечує базову пропускну спроможність 1 ГГц з опціями оновлення до 2,5, 4 або 6 ГГц, адаптуючись до широкого спектру вимірювальних потреб від базового налагодження схем до просунутого аналізу цілісності сигналу.

Основні характеристики

• Опції пропускної спроможності від 1 ГГц до 6 ГГц (модернізовано)
• Дискретизація 20 ГБд/с з глибиною пам'яті до 4 Мпунктів
• 4 аналогові канали плюс 16 інтегрованих цифрових каналів для синхронізованих вимірювань
• Лідируюча у галузі швидкість оновлення форм сигналу 450 000 форм/с
• 12,1-дюймовий сенсорний дисплей з функцією InfiniiScan Zone touch trigger
• Стандартна гістограма та аналіз color-grade FFT; опціональний аналіз jitter та eye diagram
• Інтегрований генератор функцій/довільної форми хвилі, цифровий вольтметр, лічильник та тригери протоколу (опції)
• Голосове керування на 14 мовах
• Трирічна гарантія

Інтеграція цифрових каналів

• 16 виділених цифрових каналів з синхронізованим тригером та перегляданням
• Окремий кабель цифрового датчика (N2756A) для чистої інтеграції
• Zone triggering для автоматичного налаштування тригера на сигналах, що цікавлять вас
• Режим сегментованої пам'яті для надглибокої захоплення подій

Застосування

• Налагодження вбудованих систем з високою швидкістю та вимірювання сигналу
• Аналіз цілісності цифрового сигналу та вимірювання jitter
• Тригер та декодування послідовного протоколу (з опціями)
• Загальностільничні вимірювання та усунення несправностей схеми

Комплектація

• Пасивний датчик N2894A 700-МГц 10:1 (один на аналоговий канал)
• Кабель MSO для 16 цифрових каналів N2756A
• Сертифікат калібрування (інтервал 2 роки)
• Захисна кришка передньої панелі
• Документація (посібник користувача, посібник обслуговування, посібник програміста)
