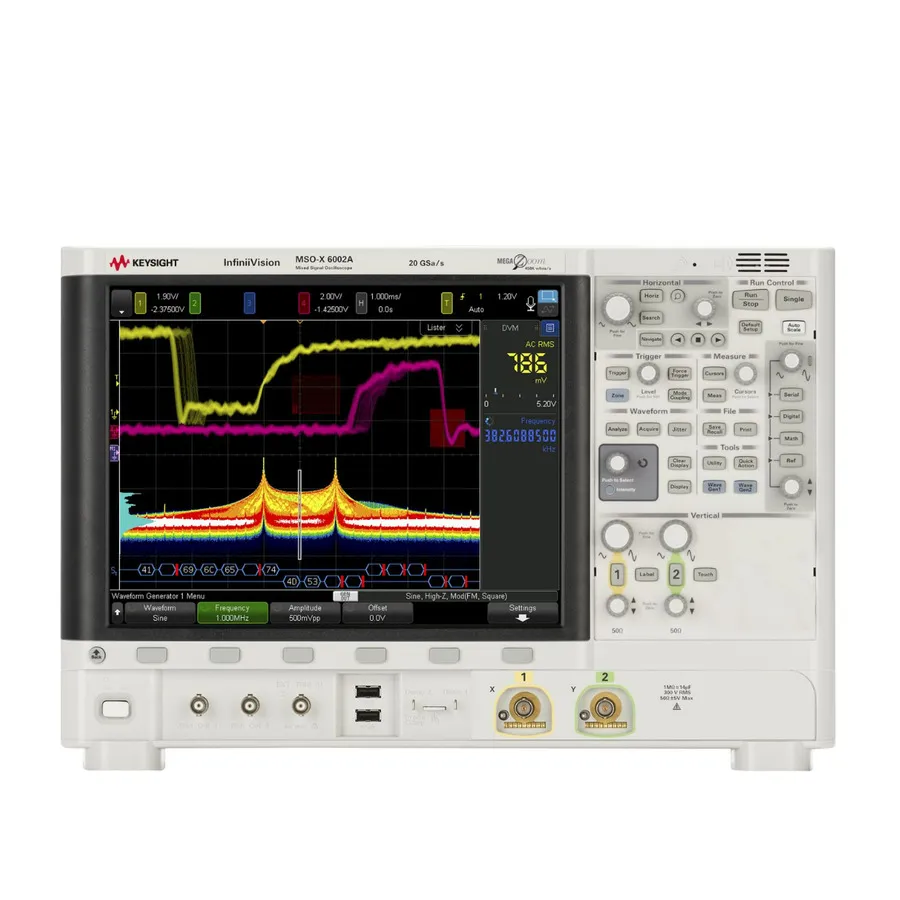

Keysight MSOX6004A Mixed Signal Oscilloscope

Огляд

Осцилоскоп Keysight InfiniiVision 6000 X-Series MSOX6004A з пропускною здатністю 1 ГГц (розширюється до 2.5, 4 або 6 ГГц) розроблений для інженерів, яким потрібна комплексна високошвидкісна реєстрація сигналів з до 20 аналоговими та цифровими каналами. З 4 аналоговими та 16 цифровими каналами, MSOX6004A забезпечує швидкість дискретизації 20 GS/s, найкращий у своєму класі показник оновлення 450,000 форм/сек та великий 12.1-дюймовий сенсорний екран для інтуїтивної роботи.

6000 X-Series поєднує потужні можливості вимірювання з портативністю та простотою використання. Розширені функції, такі як сегментована пам'ять, стандартна гістограма та кольорова FFT, опціональний аналіз тремтіння та реальна діаграма ока, а також голосовий керуючий сигнал на 14 мовах роблять його придатним як для загального налагодження, так і для розширеного аналізу цілісності сигналу в складних змішаних сигнальних системах.

Основні характеристики

• Пропускна здатність 1 ГГц з опціями розширення до 2.5, 4 або 6 ГГц
• 4 аналогові та 16 цифрових каналів з синхронізованим запуском до 20 каналів загалом
• Швидкість дискретизації 20 GS/s та максимальна глибина пам'яті 4 Mpts
• Швидкість оновлення 450,000 форм/сек для фіксації рідких подій
• 12.1-дюймовий сенсорний екран з голосовим керуванням на 14 мовах
• Сенсорне запускання InfiniiScan Zone для швидкої ізоляції сигналів
• Стандартна гістограма, кольорова градація та розширена кольорова FFT візуалізація
• Опціональний аналіз тремтіння та реальна діаграма ока для перевірки цілісності сигналу
• 6 інтегрованих приладів: осцилоскоп, логічний аналізатор, генератор сигналів, цифровий вольтметр, лічильник/суматор та аналізатор серійного протоколу (опціонально)
• Трирічна гарантія з завантажувальним сертифікатом калібрування

Застосування

• Реєстрація та аналіз високошвидкісних цифрових сигналів з кількома аналоговими каналами
• Перевірка цілісності сигналу та аналіз діаграми ока
• Налагодження розробки вбудованих систем та FPGA
• Запуск та декодування серійного протоколу (I2C, SPI, RS232, UART, опціонально)
• Вимірювання поведінки джерела живлення та комутацій
• Характеризація та верифікація складних змішаних сигнальних систем

Комплектація

• Пасивний щуп N2894A 700 МГц (ослаблення 10:1) — один для кожного аналогового каналу
• Кабель MSO N2756A для 16 цифрових каналів
• Локалізований кабель живлення
• Захисна кришка передньої панелі
• Сертифікат калібрування з 2-річним інтервалом калібрування (завантажувальний)
• Посібник користувача, посібник обслуговування та програмістський посібник
• Інтерфейс з підтримкою багатомовності
