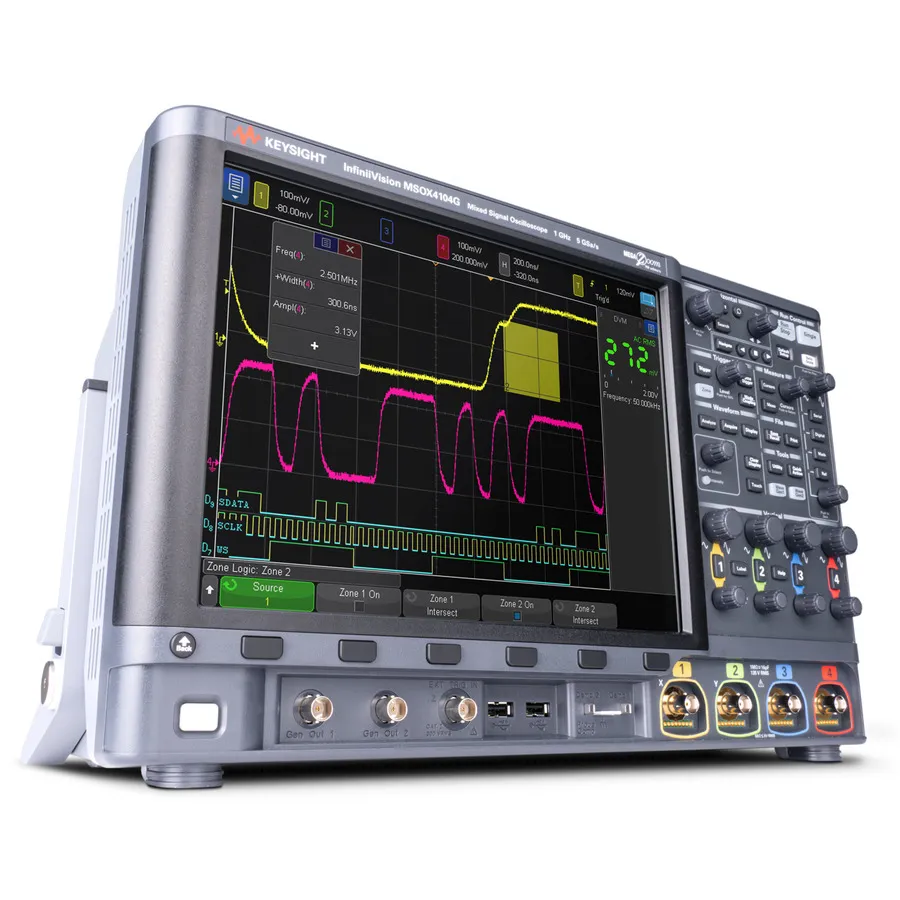

Keysight MSOX4154G Mixed Signal Oscilloscope

Огляд

Осцилоскоп Keysight InfiniiVision 4000G X-Series MSOX4154G з пропускною здатністю 1.5 ГГц розроблений для інженерів, які мають потребу в налагодженні складних цифрових систем. MSOX4154G поєднує 4 аналогові та 16 цифрових каналів, великий сенсорний екран та розширені програмні можливості, включаючи вбудовану довідку, генератор сигналів, тестування масок та аналіз частотної характеристики.

Завдяки швидкості оновлення 1 млн. форм сигналу на секунду та технології сегментованої пам'яті, MSOX4154G фіксує рідкі збої сигналу та забезпечує глибокий огляд сигналу. Інтуїтивний сенсорний інтерфейс та технологія запуску зони дозволяють швидку ізоляцію та аналіз сигналу, тоді як аналіз серійного протоколу підтримує I2C, SPI, RS232/422/485, UART, I2S, USB PD та додаткові автомобільні та промислові протоколи.

Основні характеристики

• Пропускна здатність 1.5 ГГц з одночасним запуском аналогового/цифрового сигналу
• 4 аналогові та 16 цифрових каналів для комплексного аналізу системи
• Максимальна швидкість дискретизації 5 GS/s з глибиною пам'яті 4 Mpts
• Швидкість оновлення 1 млн. форм/сек для фіксації рідких подій сигналу
• 12.1-дюймовий сенсорний екран з інтуїтивним інтерфейсом та запуском зони
• Стандартний аналіз серійного протоколу: I2C, SPI, RS232/422/485, UART, I2S, USB PD
• Вбудований подвійний WaveGen, тестування масок та аналіз частотної характеристики (Bode графіки)
• Повністю розширювані апаратні та програмні параметри для розширених вимірювань
• 7 приладів в одному: осцилоскоп, 16-канальний логічний аналізатор, генератор сигналів, цифровий вольтметр, лічильник, аналізатор протоколу та спектральний аналізатор

Застосування

• Налагодження змішаних сигнальних систем від загального цифрового проектування до вбудованих систем
• Запуск та декодування серійного протоколу для аналізу шин комунікації
• Вимірювання характеристики джерела живлення та цикла керування
• Розробка та верифікація високошвидкісних цифрових ланцюгів
• Проектування вбудованих систем зі складною цифровою схемою керування

Комплектація

• Пасивний щуп N2894A 700 МГц (ослаблення 10:1) — один для кожного аналогового каналу
• Кабель MSO N2756A для 16 цифрових каналів
• Локалізований кабель живлення для вашого регіону
• Захисна кришка передньої панелі
• Сертифікат калібрування з 2-річним інтервалом калібрування
• Посібник користувача, посібник обслуговування та програмістський посібник на CD (локалізовано)
