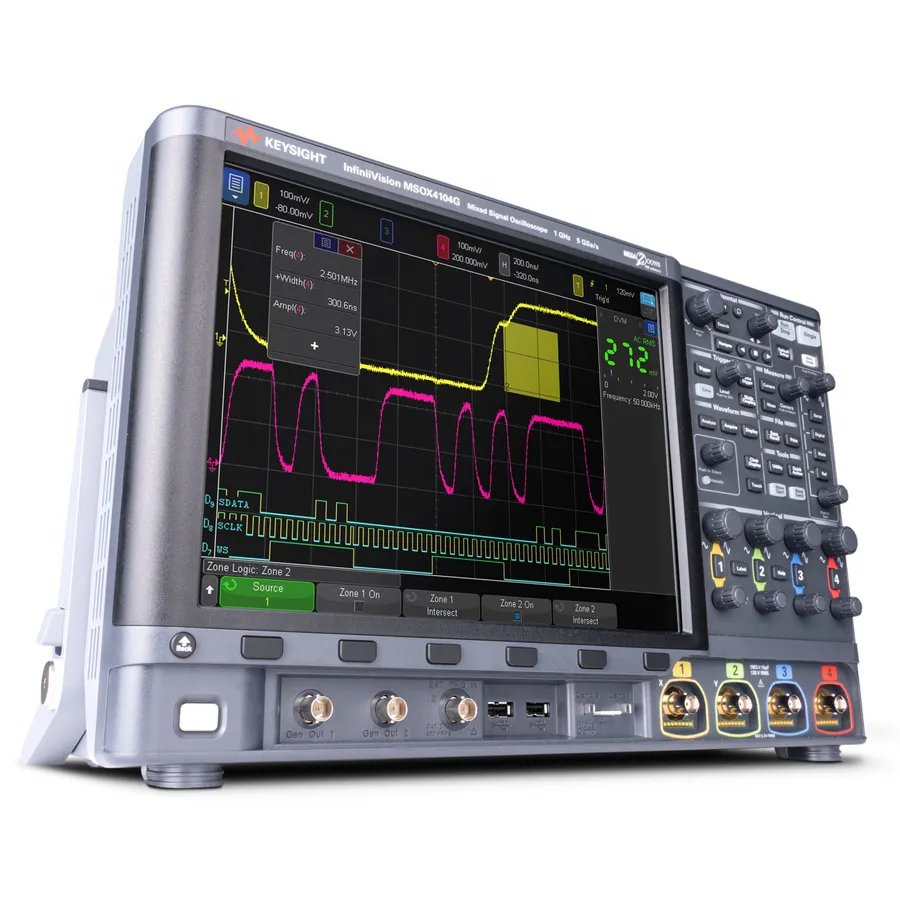

Keysight MSOX4104G Mixed Signal Oscilloscope

Огляд

Keysight InfiniiVision MSOX4104G — це змішаний сигналовий осцилоскоп з 4 аналоговими та 16 цифровими каналами, розроблений для інженерів, які потребують розширеного аналізу сигналів та декодування протоколів. З пропускною здатністю 1 GHz, частотою вибірки 5 GSa/s та частотою оновлення один мільйон вафель на секунду, він забезпечує продуктивність, необхідну для аналізу потужності, розробки автомобільних систем та тестування напівпровідників.

Основні характеристики

• 4 аналогові + 16 цифрових каналів
• Пропускна здатність 1 GHz
• Максимальна швидкість вибірки 5 GSa/s
• Максимальна глибина пам'яті 4 Mpts
• 12.1-дюймовий сенсорний екран
• Частота оновлення 1,000,000 вафель на секунду
• 7 інтегрованих інструментів в одному пристрої
• Стандартний аналіз серійних протоколів: I2C, SPI, RS232/422/485, UART, I2S, USB PD
• Опціональна підтримка протоколів: ARINC 429, CAN, CAN-dbc, CANFD, LIN, SENT, FlexRay, MIL-STD-1553, USB 2.0, CXPI, Manchester/NRZ
• Подвійний WaveGen, тестування масок, FFT, гістограми та розширена математика вафель
• Аналіз частотної характеристики та набір для аналізу потужності
• Сенсорний інтерфейс та сегментована пам'ять

Застосування

• Відладка та перевірка проекту високошвидкісних сигналів
• Аналіз джерел живлення та циклів управління
• Розробка та відладка автомобільних систем
• Характеризація та тестування напівпровідникових пристроїв
• Усунення несправностей серійного спілкування протоколів

Комплектація

• N2894A 700 MHz пасивний датчик (послаблення 10:1) на аналоговий канал
• Кабель N2756A для 16 цифрових каналів
• Локалізований кабель живлення та чохол передньої панелі
