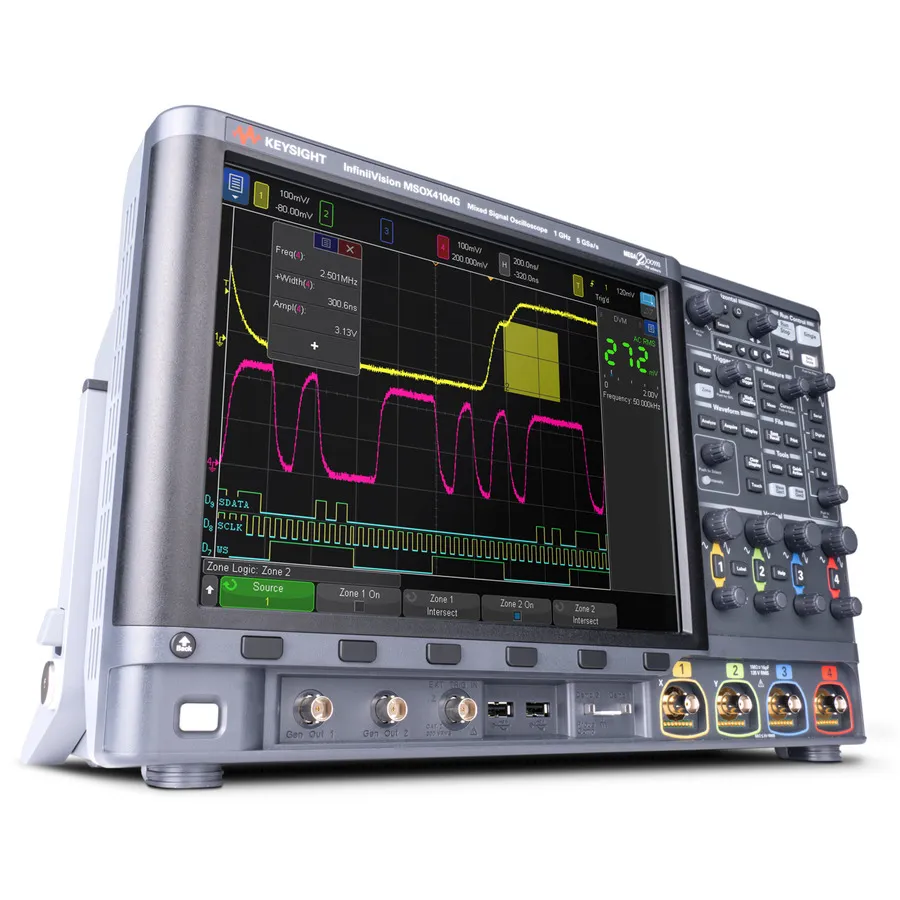

Keysight MSOX4052G Mixed Signal Oscilloscope

Огляд

Keysight MSOX4052G є змішаним сигнальним осцилографом із 2 аналоговими та 16 цифровими каналами з серії InfiniiVision 4000G X-Series. З пропускною здатністю 500 MHz, максимальною частотою дискретизації 5 GS/s та глибиною пам'яті 4 Mpts, цей високопропускний модель ідеальна для інженерів, які працюють із швидшими сигналами у застосуваннях аналізу живлення, автомобільних системах та розробці напівпровідників.

Основні характеристики

• 2 аналогові та 16 цифрових каналів
• Пропускна здатність 500 MHz
• Максимальна частота дискретизації 5 GS/s
• Максимальна глибина пам'яті 4 Mpts
• 1 000 000 хвиль на секунду частота оновлення
• 12.1-дюймовий дисплей із сенсорним екраном та InfiniiScan Zone touch triggering
• Вбудований 5-розрядний лічильник частоти
• Аналіз серійних протоколів, включаючи I2C, SPI, RS232/422/485, UART, I2S, USB PD як стандарт; опціонально ARINC 429, CAN, FlexRay, LIN, MIL-STD-1553, USB 2.0 та інші
• Zone trigger, segmented memory, FFT та розширені математичні функції
• Вбудована довідка, подвійний генератор сигналів, тестування маски, аналіз частотної характеристики
• 7 інструментів, інтегрованих в одному пристрої
• Стандартна підтримка USB 2.0, LAN, відеовиходу (GPIB опціонально)
• Оновлення ліцензії можливо

Застосування

• Загальне налагодження цифрових та аналогових схем на вищих частотах
• Аналіз блоків живлення та тестування енергетичної електроніки
• Автомобільні системи та вбудовані застосування
• Розробка та перевірка напівпровідників
• Аналіз високошвидкісних протоколів та усунення несправностей серійної магістралі

Комплектація

• Осцилограф MSOX4052G 2+16 канальний змішаний сигнальний
• Пасивні зонди N2894A 700 MHz (по одному на канал, послаблення 10:1)
• Кабель MSO з 16 цифровими каналами N2756A
• Локалізований кабель живлення
• Кришка передньої панелі
• Калібрування (завантажена м'яка копія)
