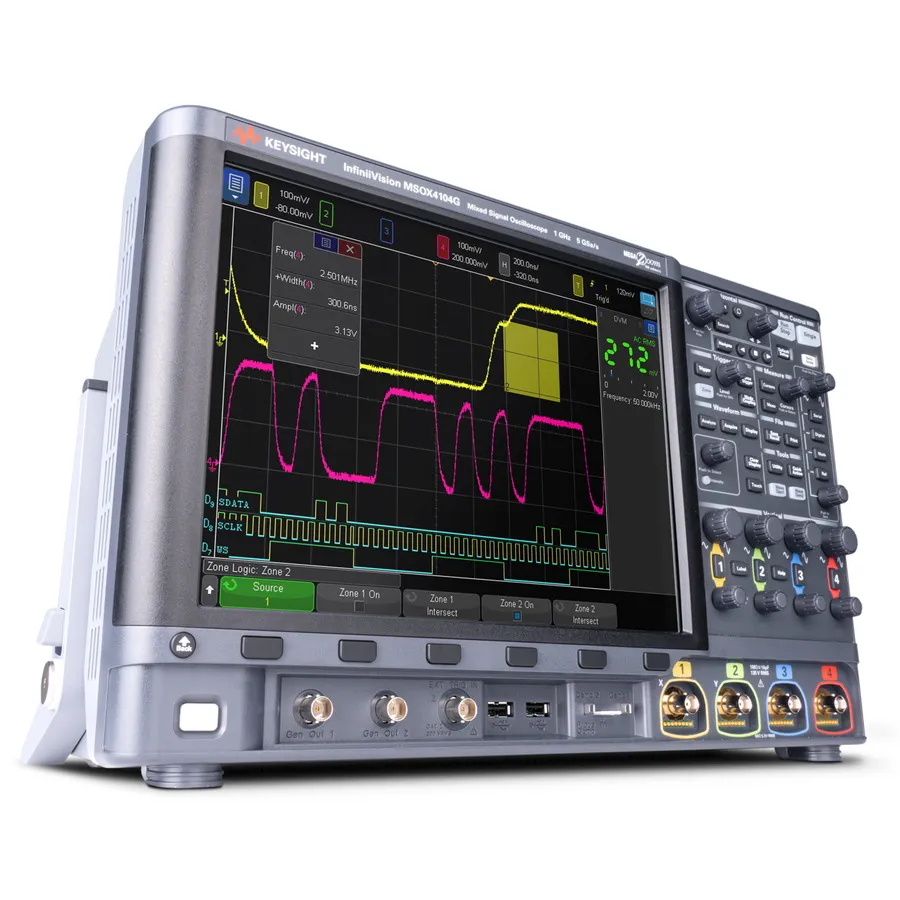

Keysight MSOX4024G Mixed Signal Oscilloscope

Огляд

Keysight MSOX4024G — мікшуючий осцилограф серії InfiniiVision 4000G X-Series з 4 аналоговими та 16 цифровими каналами. Забезпечує потужні можливості налагодження з 12.1-дюймовим ємнісним сенсорним екраном, швидкістю оновлення 1 мільйон форм хвилі на секунду та інтегрованим аналізом протоколів послідовної передачі для комплексного багатиканального контролю сигналів та усунення несправностей.

Основні характеристики

• Канали: 4 аналогові / 16 цифрових з 5-цифровим апаратним лічильником частоти
• Пропускна здатність: 200 MHz з максимальною швидкістю вибірки 5 GSa/s та пам'яттю 4 Mpts
• Швидкість оновлення 1,000,000 форм хвилі на секунду для захоплення перехідних подій
• 12.1-дюймовий ємнісний сенсорний екран з InfiniiScan Zone touch trigger
• Стандартний аналіз протоколів послідовної передачі: I2C, SPI, RS232/422/485, UART, I2S, USB PD
• 7 інтегрованих інструментів: осцилограф, генератор функцій, лічильник, аналізатор спектру та інші
• Передові можливості запуску: zone trigger, сегментована пам'ять, mask testing
• Вбудований генератор сигналів, FFT, гістограми та аналіз частотної характеристики (Bode plots)
• Стандартне підключення: USB 2.0, LAN, відеовихід (GPIB опціонально)
• Розширюється за допомогою ліцензій для додаткових протоколів та функцій

Застосування

• Загальне налагодження конструкції та аналіз сигналів
• Аналіз потужності та характеризація джерела живлення
• Тестування та розробка автомобільних систем
• Налагодження напівпровідникових пристроїв
• Декодування та аналіз протоколів послідовної передачі

Комплектація

• Пасивні щупи N2894A 700 MHz (по одному на аналоговий канал, послаблення 10:1)
• MSO кабель N2756A 16-цифровий
• Локалізований кабель живлення та передня панель
• Завантажувана м'яка копія калібрування
