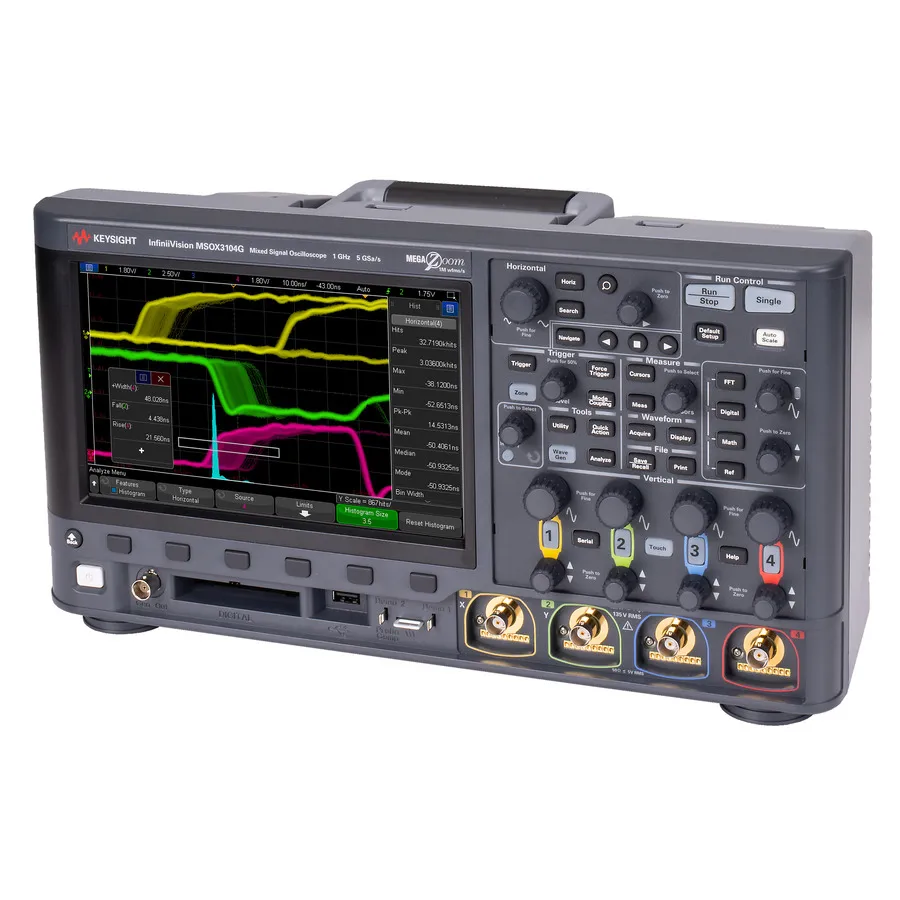

Keysight MSOX3102G Mixed Signal Oscilloscope

Огляд

Keysight MSOX3102G — це 1 ГГц мікшований осцилограф з серії InfiniiVision 3000G X-Series, що пропонує високовартісні можливості в компактному форматі. З 2 аналоговими та 16 цифровими каналами, швидкістю вибірки 5 GSA/s та до 4 мільйонів точок пам'яті, цей осцилограф забезпечує передовані захоплення та аналіз форм хвиль. Інтуїтивний сенсорний інтерфейс у поєднанні з апаратно заснованим декодуванням протоколу та швидкістю оновлення 1 мільйон форм хвиль на секунду дозволяє швидко усувати несправності в складних дизайнах.

Основні характеристики

• Пропускна здатність 1 ГГц з 2 аналоговими + 16 цифровими каналами
• Максимальна швидкість вибірки 5 GSA/s з глибиною пам'яті до 4M точок
• 8,5-дюймовий сенсорний екран з мультидоступним інтерфейсом (сенсор, кнопки, меню)
• Швидкість оновлення 1 мільйон форм хвиль/сек з технологією MegaZoom IV
• Zone Touch Trigger для миттєвої ізоляції сигналу
• Вбудований 20 МГц генератор функцій/довільних хвиль
• Апаратне декодування протоколу: I2C, SPI, UART, I2S, USB PD з одночасним декодуванням двох шин
• Гістограми форм хвиль, тестування маски, 8-розрядний лічильник та аналіз графіків Bode
• Комплексна сполучення: USB хост/пристрій, LAN, VGA з експортом даних до Excel, Word, MATLAB

Застосування

• Верифікація проектування мікшованих сигнальних та цифрових систем
• Запуск та аналіз протоколу послідовності (I2C, SPI, UART, USB)
• Аналіз частотної характеристики та графіки Bode
• Тестування джерела живлення та цілісності сигналу
• Автомобільні та аерокосмічні застосування з опціональними модулями декодування
• Аналіз USB Power Delivery та керування потужністю

Комплектація

• Пасивні щупи N2843A (500 МГц, 10:1, 1 МΩ, 11 pF) — по одному на канал
• Сертифікат калібрування
• Локалізований шнур живлення
