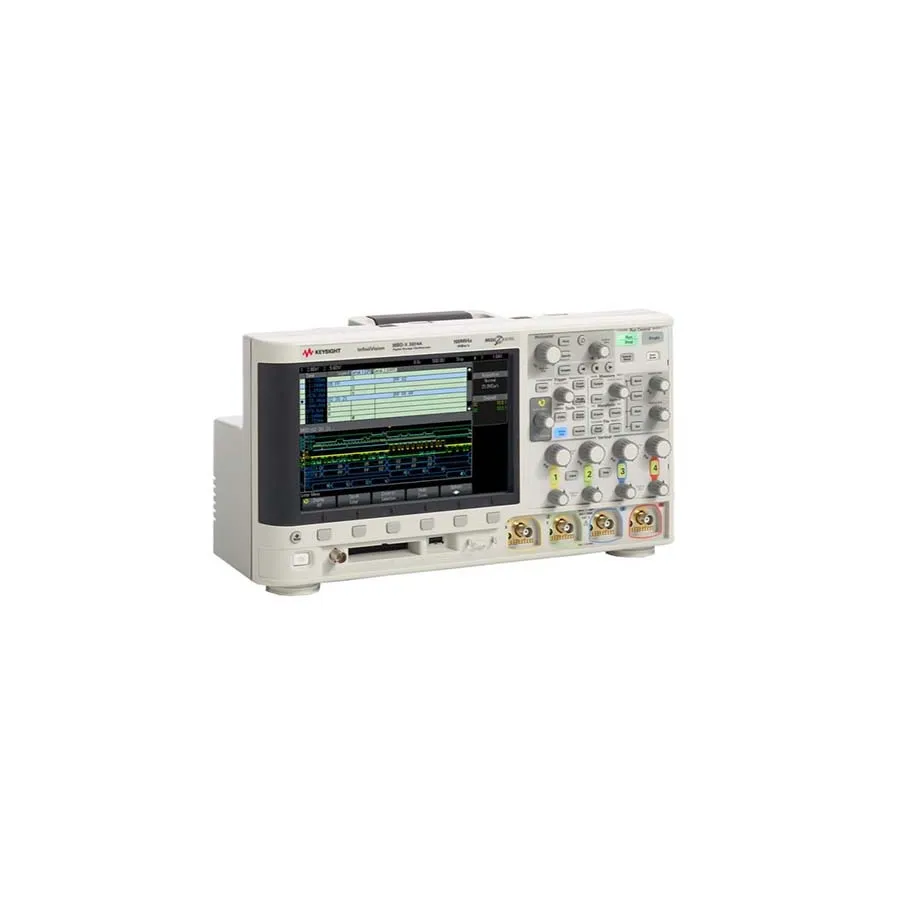

Keysight MSOX3054A Mixed Signal Oscilloscope

Огляд

Keysight MSOX3054A InfiniiVision 3000 X-Series — це 4-канальний змішаний сигнальний осцилограф, що пропонує 16 опціональних цифрових каналів для комплексного аналізу сигналів. Розроблений для професіоналів, які потребують налагодження складних схем, він поєднує високошвидкісне аналогове захоплення з гнучким розширенням цифрового каналу та інтегрованими вимірювальними інструментами.

Основні характеристики

• Пропускна здатність 500MHz з максимальною частотою дискретизації 4 GSA/s
• 4 аналогові канали + 16 опціональних цифрових каналів
• Глибина стандартної пам'яті 2 Mpts, можливість升級до 4 Mpts
• Незрівнянна частота оновлення форми хвилі 1,000,000 форм/с
• 8.5-дюймовий WVGA кольоровий дисплей
• Технологія розумної пам'яті MegaZoom IV
• Опції спускового механізму та аналізу послідовного протоколу
• Можливості математики форми хвилі та FFT
• Генератор функцій/довільних хвиль 20 МГц (опціонально)
• Функції пошуку та навігації

Вимірювання та аналіз

• Інтеграція 5-в-1 (осцилограф, цифрові канали, генератор функцій, DVM, лічильник частоти)
• Декодування протоколів I2C, SPI, UART, I2S та USB
• Аналіз частотної характеристики
• Гістограми вимірювань

Підключення

• Порти USB хоста та пристрою
• Опціональні інтерфейси LAN та VGA
• Опціональний інтерфейс GPIB
• Експорт даних в Excel, Word та MATLAB

Застосування

• Налагодження цифрових та аналогових схем
• Аналіз змішаної сигнальної шини
• Моніторинг послідовної шини та усунення несправностей
• Тестування джерела живлення та цілісності сигналу
• Перевірка та валідація дизайну
