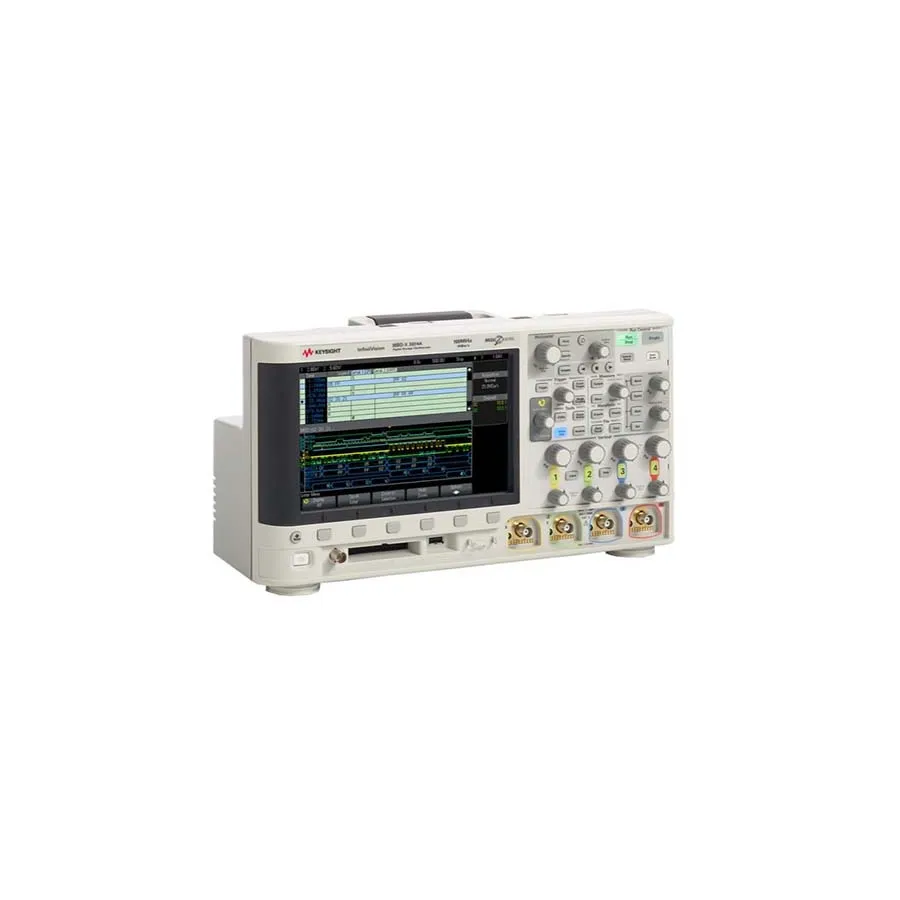

Keysight MSOX3024A Mixed Signal Oscilloscope
Keysight MSOX3024A змішаний сигнальний осцилоскоп
Запитати ціну
Keysight MSOX3024A is a 200 MHz mixed signal oscilloscope with 4 analog and 16 digital channels, 4 GSa/s sample rate, and 2M standard memory depth.
Деталі продукту
| Модель | MSOX3024A |
| Виробник | Keysight |
| Категорія | Digital Oscilloscopes |
| Наявність | На замовлення |
Опис
Огляд
Keysight InfiniiVision 3000 X-Series MSOX3024A — універсальний осцилоскоп змішаних сигналів для захоплення та аналізу складних сигналів у сучасних конструкціях. Він поєднує 4 аналогових та 16 цифрових каналів в одній платформі, забезпечуючи виняткову швидкість вимірювань з ведучою частотою оновлення 1 мільйон форм хвилі на секунду. Прилад має модульну архітектуру з опціональними оновленнями смуги пропускання до 1 GHz для довгострокового використання.
Основні характеристики
- Смуга пропускання 200 MHz (модульна до 1 GHz)
- 4 аналогові канали + 16 цифрових каналів
- Частота дискретизації 4 GSa/s
- Пам'ять 2M точок (стандартна), 4M опціонально
- Швидкість оновлення 1 000 000 форм хвилі/секунду
- Дисплей WVGA 8,5 дюйма
- Технологія MegaZoom IV smart memory
- Спусків та декодування послідовних протоколів
- Інтегрований генератор функцій/довільних сигналів 20 MHz
- Інтегрований лічильник частоти та цифровий вольтметр
- Аналіз математики форми хвилі та FFT
- Інтерфейси USB host/device, опціонально LAN, VGA та GPIB
Застосування
- Загальна верифікація схем та аналіз сигналів
- Розроблення та налагодження вбудованих систем
- Аналіз та верифікація послідовних протоколів
- Проектування та характеризація джерел живлення
- Верифікація конструкції цифрових схем
Характеристики
| Bandwidth | 200 MHz |
| Analog Channels | 4 |
| Digital Channels | 16 |
| Sampling Rate | 4 GS/s |
| Memory | 2 Mpts |
| Type | MSO |
| Vertical Resolution | 8 bit |
| Display Type | 8.5 WVGA |
| Series | 3000 X-Series |
