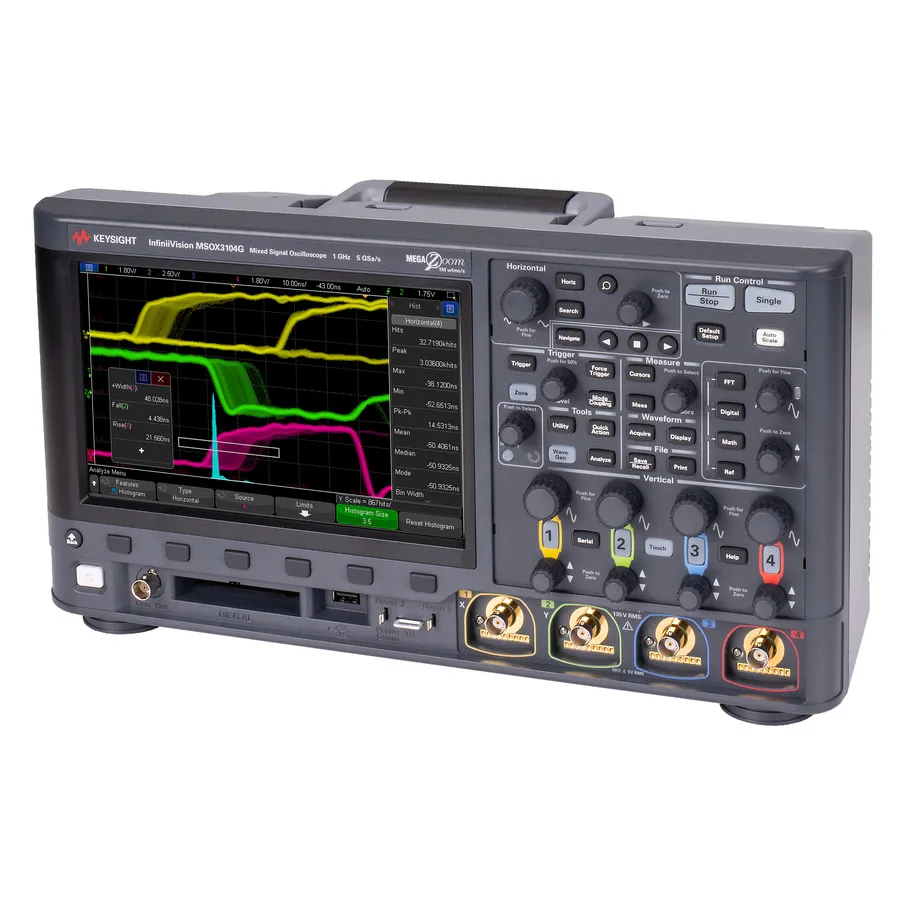

Keysight MSOX3022G Mixed Signal Oscilloscope

Огляд

Keysight InfiniiVision 3000G X-Series MSOX3022G — змішаний сигнальний осцилоскоп, що поєднує вимірювальні можливості високого класу в компактному форм-факторі. Він має 2 аналогових канали та 16 цифрових каналів, забезпечуючи найвищі на ринку швидкості оновлення форми хвилі та передові можливості спусків для захоплення та аналізу складних сигналів.

Основні характеристики

• Смуга пропускання 200 MHz
• 2 аналогові канали + 16 цифрових каналів
• Максимальна частота дискретизації 5 GSa/s
• Глибина пам'яті 4M точок
• Швидкість оновлення 1 000 000 форм хвилі/секунду
• Дисплей з сенсорним екраном 8,5 дюйма
• Zone touch trigger для ізольованого аналізу сигналу
• Вбудований генератор функцій/довільних сигналів 20 MHz
• Мульти-протокольні спусок та декодування: I2C, SPI, UART, I2S, USB PD
• Аналіз частотної характеристики (діаграми Боде)
• Сегментована пам'ять та гістограми форм хвилі
• Підключення USB host/device, LAN та VGA

Застосування

• Аерокосмічна та оборонна промисловість: аналіз протоколів MIL-STD 1553 та ARINC 429
• Автомобільна промисловість: декодування мультисеріальної шини для силової установки та керування кузовом
• Проектування та характеризація джерел живлення
• Аналіз та налагодження протоколу USB 2.0
• Загальна верифікація цифрових схем та аналіз сигналів

Комплектація

• Пасивні щупи N2843A (500 MHz, послаблення 10:1, 1 MΩ, 11 pF) — 1 на канал
• Сертифікат калібрування
• Локалізований кабель живлення
