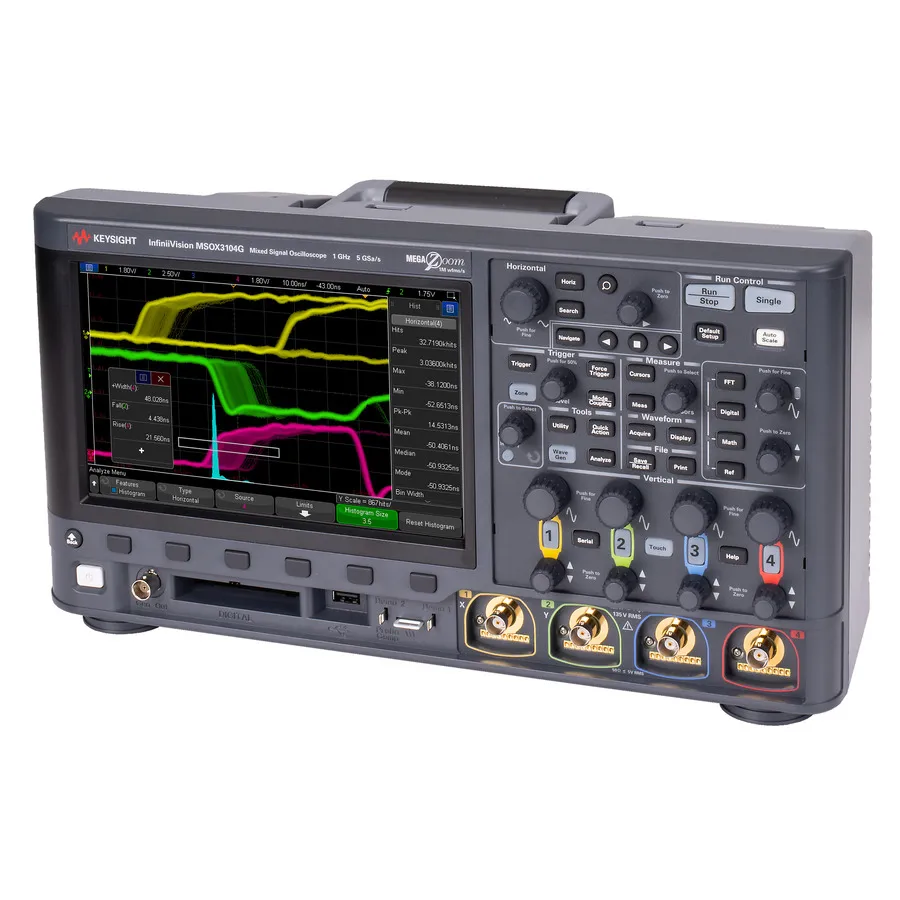

Keysight MSOX3014G Mixed Signal Oscilloscope

Огляд

Keysight MSOX3014G — високовихідний змішаносигнальний осцилограф з 4 аналоговими та 16 цифровими каналами, смугою 100 МГц та швидкістю дискретизації до 5 ГГа/сек. InfiniiVision 3000G X-Series забезпечує тестові можливості вищого рівня в компактному корпусі з інтуїтивним сенсорним інтерфейсом, провідною на ринку швидкістю оновлення 1 мільйон форм хвиль на секунду та зональним спрацюванням для виявлення та ізоляції аномалій сигналів.

Основні характеристики

• 4 аналогові канали + 16 цифрових каналів для комплексного аналізу сигналів
• Смуга пропускання 100 МГц із швидкістю дискретизації до 5 ГГа/сек
• Глибина пам'яті до 4 Мpoints з сегментованою пам'яттю
• 1 мільйон форм хвиль на секунду з технологією MegaZoom IV
• 8,5-дюймовий сенсорний дисплей з багатодотиковим зональним спрацюванням
• Вбудований генератор функцій/довільної форми хвилі 20 МГц
• Інтеграція 7-в-1: осцилограф, змішані сигнали, WaveGen, аналізатор частотної характеристики, аналізатор протоколів, вольтметр та лічильник
• Апаратне декодування протоколів послідовної передачі: I2C, SPI, UART, I2S, USB PD
• Гістограми форм хвиль та вимірювань
• Тестування масок та меж вимірювань
• 8-розрядний лічильник та лічильник сум
• Аналіз частотної характеристики (графіки Боде)
• Розширена аналіз HDTV відео
• Підключення USB хоста, USB пристрою, LAN, VGA
• Три варіанти користувацького інтерфейсу: сенсорний GUI, елементи керування передньої панелі, меню, подібне до Windows
• Моніторинг та керування мобільним пристроєм через програмне забезпечення BenchVue

Комплектація

• Пасивні щупи N2843A, 500 МГц, ослаблення 10:1, вхідний опір 1 Мегом (один на канал)
• Сертифікат калібрування
• Локалізований силовий кабель

Застосування

• Тестування та валідація систем аерокосмічної та оборонної промисловості
• Аналіз автомобільної електроніки та шин
• Проектування та характеризація блоків живлення
• Налагодження та аналіз протоколу USB
• Загальна перевірка конструкції змішаносигнальних систем
