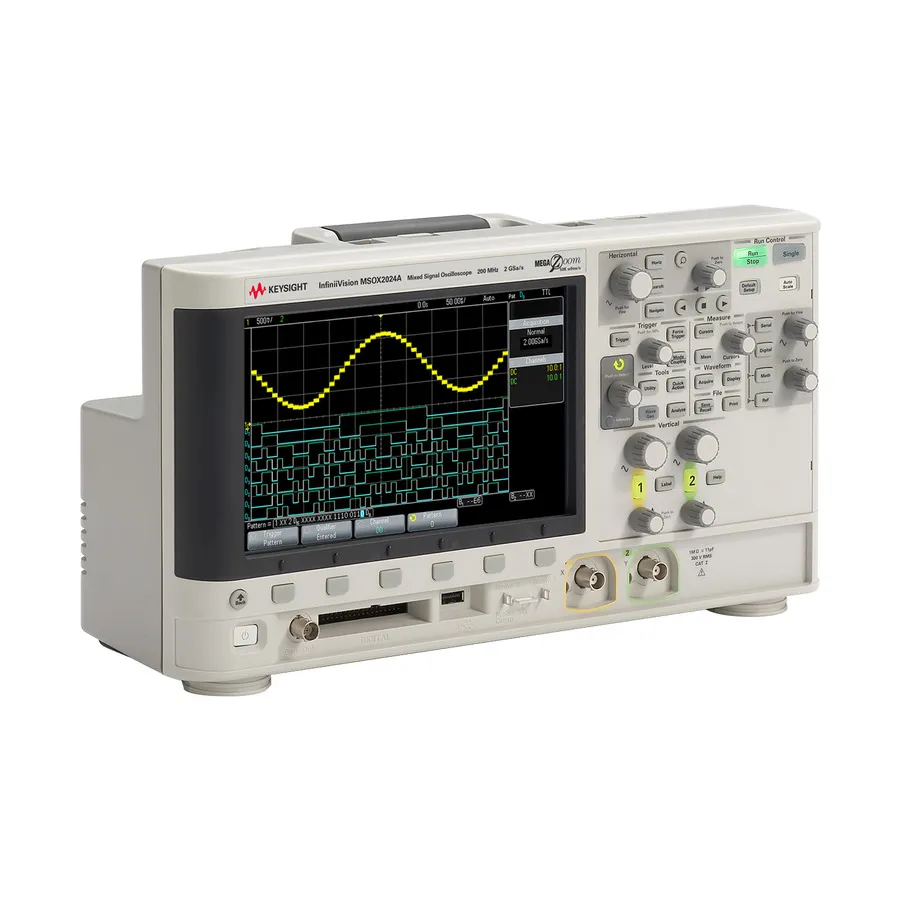

Keysight MSOX2024A Mixed Signal Oscilloscope

Огляд

Keysight MSOX2024A — змішаний осцилограф із серії InfiniiVision X-Series, який поєднує вимір аналогових та цифрових сигналів на компактній платформі. З смугою 200 МГц, 4 аналоговими каналами, 8 цифровими каналами та надшвидким темпом оновлення 200 000 вцвф/с, він забезпечує найкращу у своєму класі продуктивність для комплексного аналізу сигналів.

Основні характеристики

• Аналогова смуга 200 МГц з 4 каналами та 8 цифровими каналами для спостереження змішаних сигналів
• Пам'ять 1 Мточок з дискретизацією до 2 GSa/s у режимі половини каналу
• Частота оновлення 200 000 вцвф/с з технологією MegaZoom IV
• WVGA дисплей діагоналлю 8,5 дюйма кольоровий
• Опціональний вбудований генератор функцій 20 МГц WaveGen
• Аналіз математичних операцій та FFT
• Компактний корпус вагою 8,5 фунтів
• Кілька опцій підключення: USB host/device, опціональні LAN, VGA та GPIB
• Інтуїтивний інтерфейс InfiniiVision з вбудованими тестовими сигналами та довідкою
• П'ятирічна гарантія та повна можливість розширення за смугою та функціями

Застосування

• Налагодження та характеристика аналогових та цифрових схем
• Розробка та перевірка змішаних сигнальних систем
• Аналіз та ініціювання послідовних протоколів
• Тестування джерел живлення та вбудованих систем
• Навчальні та тренувальні застосування
