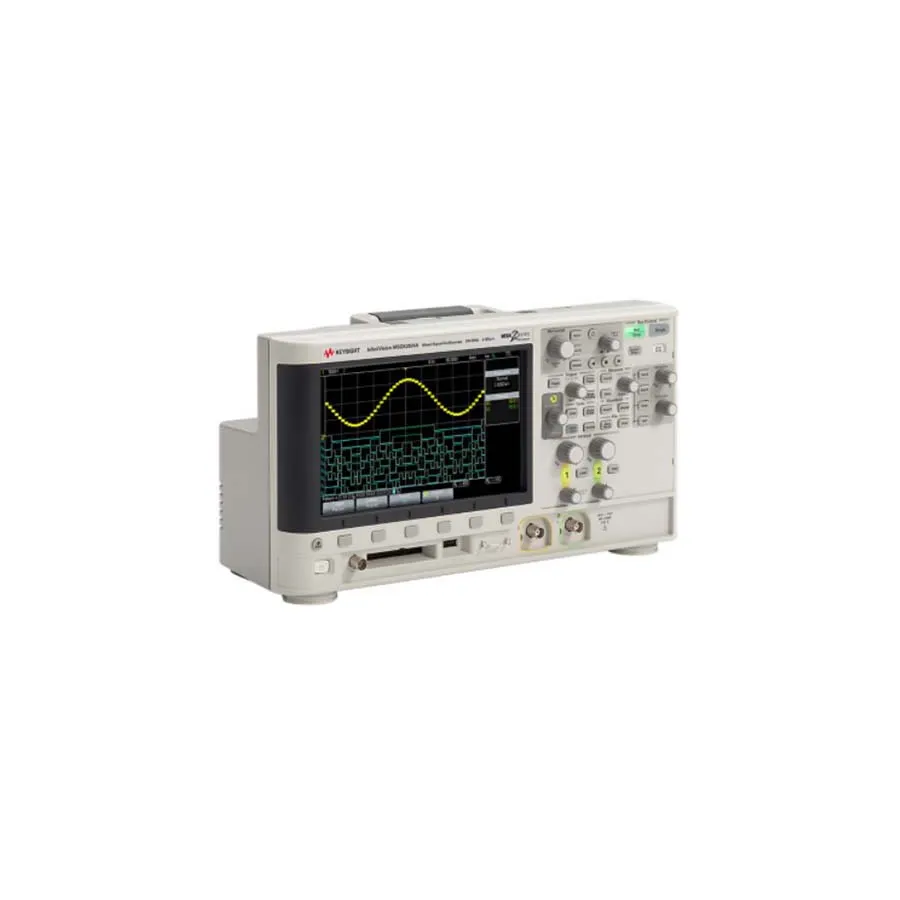

Keysight MSOX2022A Mixed Signal Oscilloscope

Огляд

Keysight MSOX2022A — це 200 МГц мішаний сигнальний осцилограф, що забезпечує подвійну пропускну здатність моделей нижчого рівня, зберігаючи компактний розмір та портативність. Ідеально підходить для інженерів, які працюють із цифровими схемами високої швидкості, RF-застосуваннями та складними вбудованими системами, він забезпечує продуктивність, необхідну для складних завдань вимірювання в розробці, виробництві та польовому середовищі.

Основні характеристики

• Пропускна здатність 200 МГц з 2 аналоговими та 8 цифровими каналами для аналізу мішаних сигналів
• Швидкість дискретизації 1 GSa/s на канал (2 GSa/s в режимі половинного каналу), пам'ять 1 Мpts
• Висока швидкість оновлення 200 000 форм хвилі на секунду з технологією MegaZoom IV
• 8,5-дюймовий WVGA кольоровий дисплей з удвічі більшою площею перегляду порівняно з конкуруючими моделями
• Опціональний вбудований генератор функцій WaveGen 20 МГц
• Апаратне прискорене тестування маски та сегментована пам'ять для аналізу протоколів
• Множинні варіанти підключення: USB хост/пристрій, опціональні LAN, VGA та GPIB
• Компактний та легкий дизайн, придатний для портативних та стаціонарних установок
• Повністю оновлювальна платформа з п'ятирічною гарантією

Застосування

• Проектування та верифікація цифрових схем високої швидкості
• Аналіз та характеризація RF та мікрохвильових сигналів
• Аналіз швидких послідовних протоколів (I2C, SPI, UART, CAN та інші)
• Аналіз синхронізації в складних системах
• Професійна інженерна розробка та виробниче тестування
