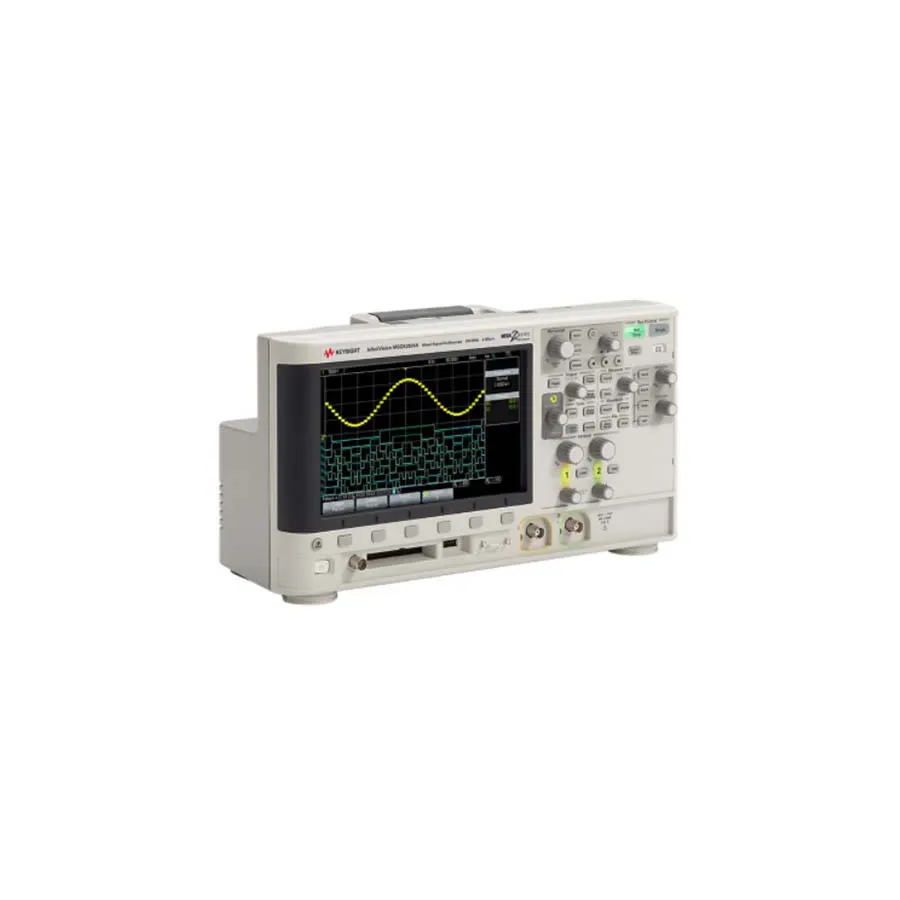

Keysight MSOX2012A Mixed Signal Oscilloscope

Огляд

Keysight MSOX2012A — це 100 МГц мішаний сигнальний осцилограф, розроблений для інженерів та техніків, які потребують вищої пропускної здатності в компактній формі. Він поєднує 2 аналогові канали з 8 цифровими каналами для одночасного аналізу складних цифрових та аналогових сигналів з відмінною часовою кореляцією.

Основні характеристики

• Пропускна здатність 100 МГц з 2 аналоговими та 8 цифровими каналами для аналізу мішаних сигналів
• Швидкість дискретизації 1 GSa/s на канал (2 GSa/s в режимі половинного каналу), пам'ять 1 Мpts
• Висока швидкість оновлення 200 000 форм хвилі на секунду з технологією MegaZoom IV
• 8,5-дюймовий WVGA кольоровий дисплей з удвічі більшою площею перегляду порівняно з конкуруючими моделями
• Опціональний вбудований генератор функцій WaveGen 20 МГц
• Апаратне прискорене тестування маски та сегментована пам'ять для аналізу протоколів
• Множинні варіанти підключення: USB хост/пристрій, опціональні LAN, VGA та GPIB
• Компактний та легкий дизайн для портативної лабораторної та польової роботи
• Повністю оновлювальна платформа з п'ятирічною гарантією

Застосування

• Налагодження та верифікація цифрових схем високої швидкості
• Аналіз та декодування послідовних протоколів (I2C, SPI, UART та інші)
• Характеризація та усунення несправностей мішаних сигнальних систем
• Верифікація та тестування відповідності розробки
• Освітні демонстрації та навчання студентів
