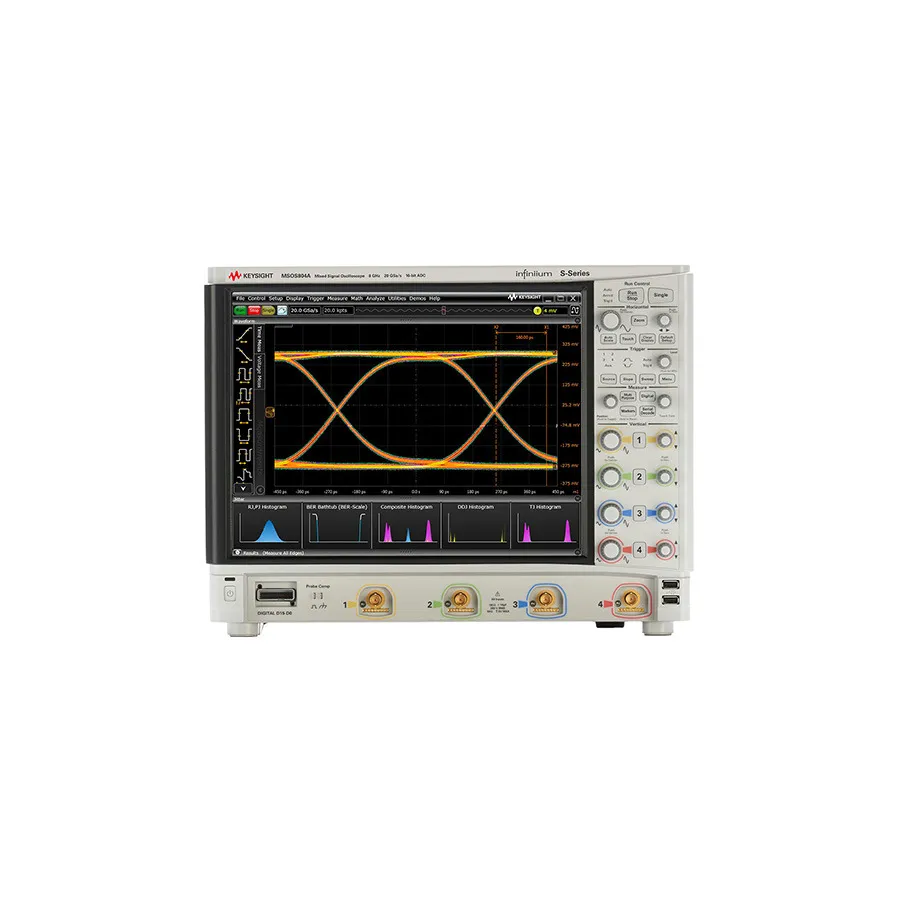

Keysight MSOS604A Mixed Signal Oscilloscope

Огляд

Keysight MSOS604A — це 6 ГГц змішаний цифровий осцилограф для інженерів та технічних спеціалістів, які потребують вищої точності вимірювань та цілісності сигналу в високошвидкісних цифрових та аналогових застосуваннях. Як частина платформи Infiniium S-Series, він поєднує 10-бітний АЦП з низькошумною передньою частиною для досягнення вертикальної розширеності до 16 біт. З 4 аналоговими та 16 цифровими каналами, швидким відновленням хвиль та великим сенсорним екраном, забезпечує комплексні можливості аналізу для налагодження конструкції, тестування відповідності та аналізу цілісності сигналу.

Основні характеристики

• 6 ГГц пропускна здатність, можливість оновлення до 8 ГГц
• 4 аналогові канали плюс 16 цифрових каналів для комплексного аналізу сигналу
• Вертикальна розширеність до 16 біт з передовою системною архітектурою
• Максимальна частота дискретизації 20 GSa/s із стандартною пам'яттю 100 Мpts/канал
• Середній ENOB системи 8.1 біт для вищої цілісності сигналу
• 15-дюймовий сенсорний екран з ОС Windows 10
• Знімна SSD на 256 ГБ для швидкого завантаження та надійності
• Комплексна підтримка програмного забезпечення протоколів, відповідності та аналізу

Застосування

• Налагодження та перевірка проектів цифрових схем високої швидкості
• Тестування та перевірка відповідності
• Аналіз цілісності сигналу
• Декодування та аналіз протоколу

Комплектація

• Чотири пасивні датчики N2873A 500-МГц
• Сумка аксесуарів датчика
• Калібрувальний кабель BNC 8 ГГц
• Передня кришка панелі
• Локалізований електричний шнур
• Клавіатура та миша
• 16-канальний логічний датчик з мушлевими виводами та калібрувальна приспособлення (моделі MSO)
