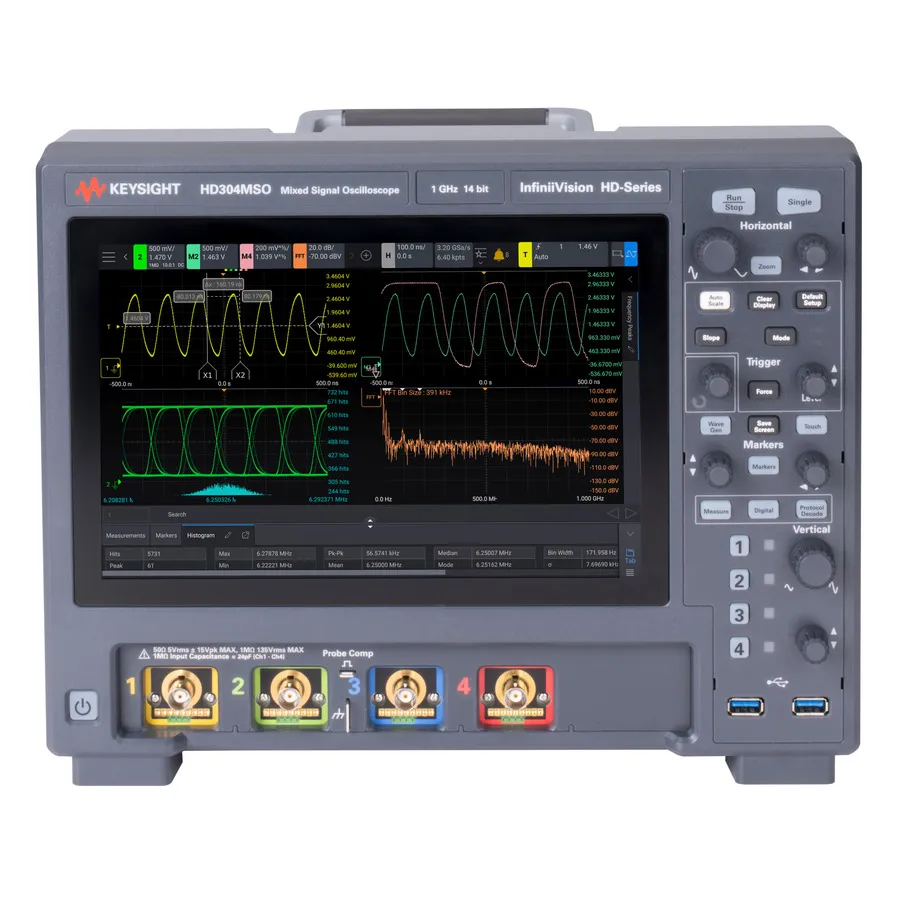

Keysight HD304MSO/350 InfiniiVision Mixed Signal Oscilloscope
Keysight HD304MSO/350 осцилограф змішаних сигналів InfiniiVision
Keysight HD304MSO/350 is a 350 MHz mixed signal oscilloscope with 4 analog channels, 14-bit ADC, and deep 20 Mpts memory for precision signal analysis.
Деталі продукту
| Модель | HD304MSO/350 |
| Виробник | Keysight |
| Категорія | Digital Oscilloscopes |
| Наявність | На замовлення |
Опис
Огляд
Keysight HD304MSO/350 — осцилограф змішаних сигналів 350 МГц, що поєднує 14-бітне аналого-цифрове перетворення з рівнем шуму 50 µVRMS для високоточного виміру. 4 аналогові та опціональні 16 цифрових каналів забезпечують у 4 рази вищу вертикальну роздільну здатність порівняно з традиційними осцилографами цього класу, що дозволяє захоплювати малі сигнали та тонкі аномалії.
Розроблений для налагодження та автоматичного тестування, HD3 Series включає глибоку пам'ять (20 Мп), високу частоту оновлення осцилограм (>1 000 000 wfms/s), зональне запускання для ізоляції сигналу та програмне забезпечення Fault Hunter для автоматичного виявлення помилок. Декодування послідовної шини, інструменти розширеного аналізу (FFT, гістограми, графіки Bode) та інтуїтивний 10.1-дюймовий сенсорний екран доповнюють набір функцій.
Основні характеристики
- Смуга пропускання 350 МГц
- 4 аналогові та 16 цифрових каналів (з опціональним MSO зондом)
- 14-бітний АЦП з 4-кратною вертикальною роздільною здатністю
- Частота дискретизації 3.2 GSa/s на всіх каналах
- Глибока пам'ять 20 Мп для розширеного захоплення
- Рівень шуму 50 µVRMS з опціями обмеження смуги пропускання
- Частота оновлення осцилограм >1 000 000 wfms/s
- Зональне запускання для ізоляції певних регіонів сигналу
- Програмне забезпечення Fault Hunter для автоматичного виявлення помилок
- Вбудований генератор функцій та довільних сигналів
- Інструменти розширеного аналізу: FFT, гістограми, графіки Bode, тестування маски
- Декодування послідовної шини (I2C, SPI, UART/RS232/RS485)
- 10.1-дюймовий ємнісний сенсорний дисплей з жестовим управлінням
Застосування
- Налагодження цифрових систем та виявлення несправностей
- Характеризація сигналів та аналіз в R&D середовищах
- Автоматичне тестування та валідація за допомогою Fault Hunter
- Аналіз частотної характеристики та вимірювання Bode
- Декодування та аналіз послідовних протоколів
- Перевірка та валідація дизайну
Комплектація
- Пасивний зонд N2843A 500 МГц з коефіцієнтом ослаблення 10:1 (1 на канал)
- Кабель HD3MSO для 16 цифрових каналів MSO
- CD з локалізованим посібником користувача, посібником обслуговування та посібником програміста
- Електронна копія Сертифіката про калібрування
Характеристики
| Bandwidth | 350 MHz |
| Analog Channels | 4 |
| Digital Channels | 16 |
| Sampling Rate | 3.2 GS/s |
| Memory | 20 Mpts |
| Type | MSO |
| Vertical Resolution | 14 bit |
| Display Type | 10.1 Capacitive Color Touch |
| Series | HD3 Series |
| Interface | USB,LAN |
