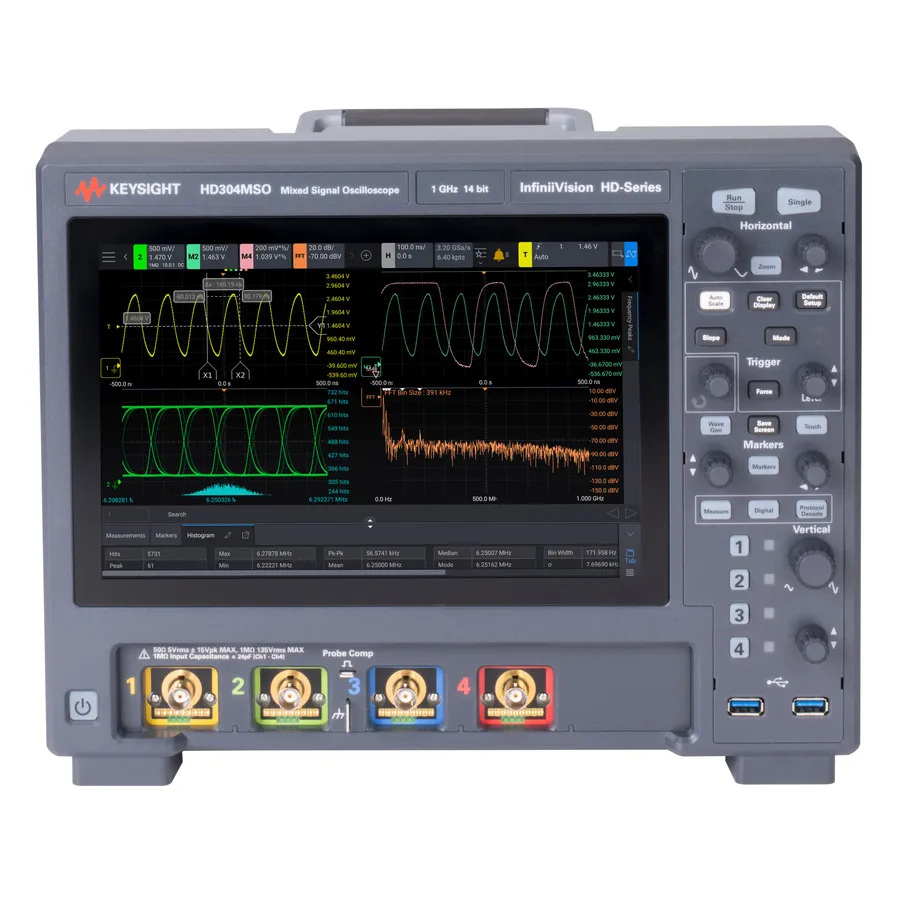

Keysight HD304MSO InfiniiVision мікс-сигнальний осцилограф

Огляд

Keysight HD304MSO — модульний 4-канальний мікс-сигнальний осцилограф з 16 опціональними цифровими каналами, початковою полосою пропускання 200 МГц. Його можна оновити в полі до 350 МГц, 500 МГц або 1 ГГц за допомогою модульних ліцензій програмного забезпечення. Архітектура серії InfiniiVision HD3 забезпечує 14-бітний ADC з 4-кратною вертикальною роздільною здатністю стандартних осцилографів та надзвичайно низьким рівнем шумів 50 µVRMS, що робить його придатним для просунутого аналізу вбудованих систем та характеризації сигналів.

Основні характеристики

• Модульна полоса пропускання, починаючи з 200 МГц (ліцензії для 350 МГц, 500 МГц, 1 ГГц)
• 4 аналогові та 16 опціональних цифрових каналів
• 14-бітний ADC з 4-кратною вертикальною роздільною здатністю
• 50 µVRMS рівень шумів для точного вимірювання малих сигналів
• Лідируючий в галузі коефіцієнт оновлення форми хвилі (>1 000 000 форм хвилі/секунду)
• 20 Mpts глибока пам'ять з виділеними мікросхемами на канал
• Zone triggering для виділення та захоплення аномалій і збоїв сигналу
• Програмне забезпечення Fault Hunter для автоматичного виявлення та характеризації помилок
• Декодування послідовної шини: I2C, SPI, UART, RS232, RS485
• Розширений аналіз: FFT, гістограми, графіки Bode, тестування маски

Застосування

• Налагодження та валідація вбудованих систем
• Аналіз цілісності та синхронізації цифрового сигналу
• Аналіз послідовного протоколу та налагодження шини
• Характеризація силової електроніки та схем
• Автоматичне виявлення несправностей та тестування продукції

Комплектація

• Пасивний зонд N2843A, 500 МГц, ослаблення 10:1 (1 на канал)
• Кабель MSO HD3MSO з 16 цифровими каналами
• Сертифікат калібрування (цифрова копія)
• Посібник користувача, посібник обслуговування та посібник програміста на CD
