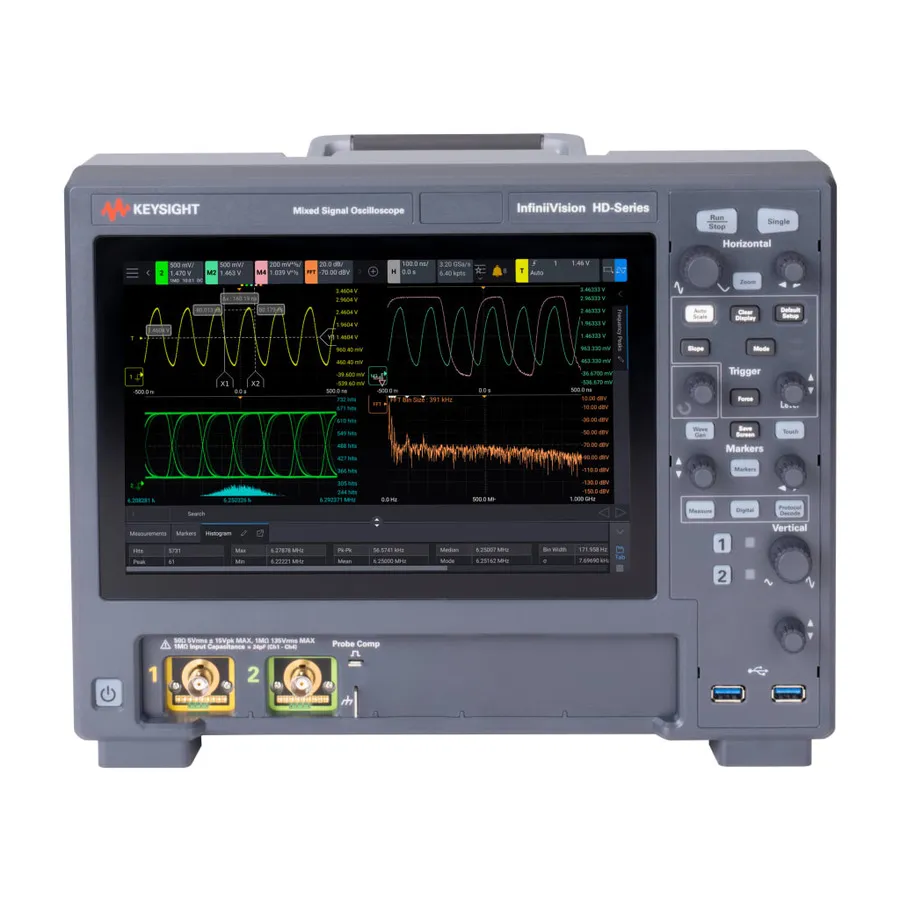

Keysight HD302MSO/500 InfiniiVision Mixed Signal Oscilloscope

Огляд

Keysight HD302MSO/500 — мікс-сигнальний осцилограф з полосою пропускання 500 МГц, 2 аналоговими та 16 опціональними цифровими каналами. Частина серії InfiniiVision HD3, він пропонує високопродуктивний аналіз сигналів у компактній формі з 14-бітним ADC та надзвичайно низьким рівнем шумів, що робить його ідеальним для захоплення та характеризації складних сигналів у вбудованих системах та цифровій електроніці.

Основні характеристики

• 14-бітний ADC з 4-кратною вертикальною роздільною здатністю порівняно зі стандартними осцилографами
• 50 µVRMS рівень шумів для точного вимірювання малих сигналів
• Лідируючий в галузі коефіцієнт оновлення форми хвилі (>1 000 000 форм хвилі/секунду)
• 20 Mpts глибока пам'ять з виділеними мікросхемами на канал
• Zone triggering для виділення та захоплення аномалій і збоїв сигналу
• Програмне забезпечення Fault Hunter для автоматичного виявлення та характеризації помилок
• Декодування послідовної шини: I2C, SPI, UART, RS232, RS485
• Розширений аналіз: FFT, гістограми, графіки Bode, тестування маски
• Вбудований функціональний та довільний генератор форми хвилі
• Максимальна частота дискретизації 3,2 GSa/s на всіх каналах одночасно

Застосування

• Налагодження та валідація вбудованих систем
• Аналіз цілісності та синхронізації цифрового сигналу
• Аналіз послідовного протоколу та налагодження шини
• Характеризація силової електроніки та схем
• Автоматичне виявлення несправностей та тестування продукції

Комплектація

• Пасивний зонд N2843A, 500 МГц, ослаблення 10:1 (1 на канал)
• Кабель MSO HD3MSO з 16 цифровими каналами
• Сертифікат калібрування (цифрова копія)
• Посібник користувача, посібник обслуговування та посібник програміста на CD
