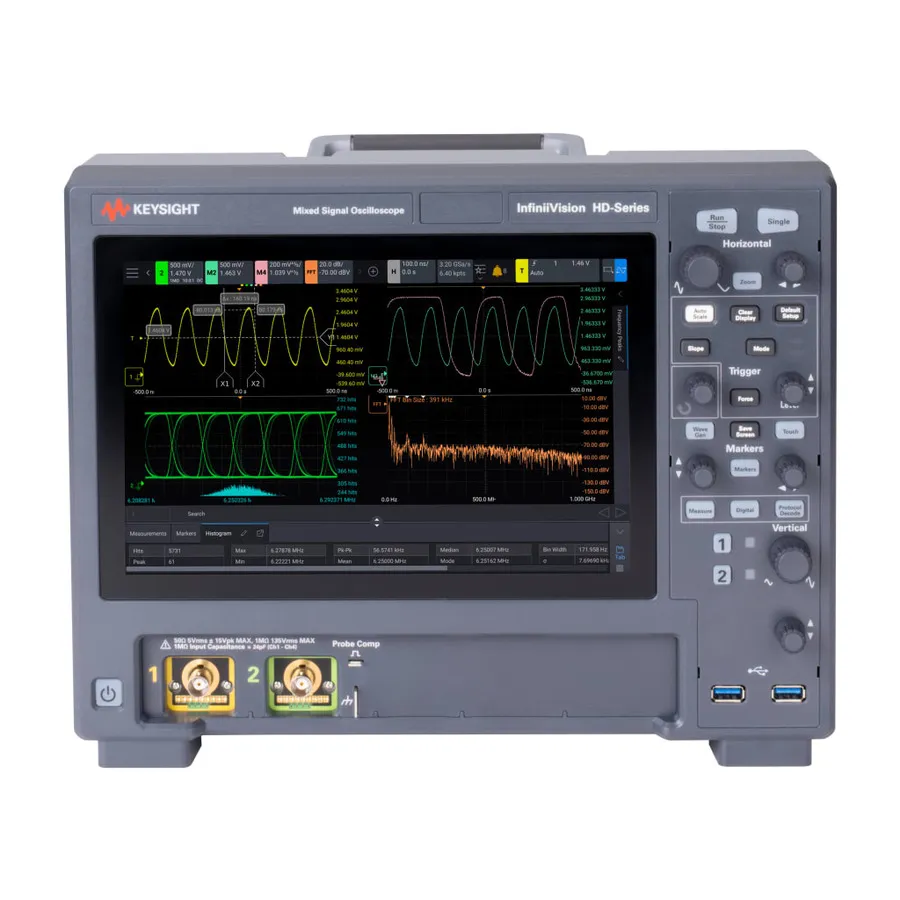

Keysight HD302MSO Mixed Signal Oscilloscope

Огляд

Keysight HD302MSO — це 200 МГц змішаний сигнальний осцилограф серії InfiniiVision HD3. Він пропонує галузевий лідер в розділені з 14-бітним аналого-цифровим перетворювачем (АЦП), що забезпечує чотирикратну вертикальну точність порівняно з 12-бітними осцилографами, разом з рівнем шуму 55 µVRMS для захоплення невеликих сигналів з точністю.

Основні характеристики

• Пропускна здатність 200 МГц
• 2 аналогічні канали з 14-бітним АЦП для 4x вертикального розділення
• 16 цифрових каналів (за бажанням)
• Максимальна частота дискретизації: 3,2 GSa/s на всіх каналах
• Глибока пам'ять: 20 Mpts (мегапункти)
• Виняткова частота оновлення форм сигналу: >1 000 000 форм сигналу/секунду
• Рівень шуму: 55 µVRMS на повній пропускній здатності
• 10,1-дюймовий ємнісний сенсорний дисплей із жестовим керуванням
• Розширений тригер включаючи зональний тригер для захоплення збоїв
• Вбудований генератор функцій/довільної форми хвилі
• Декодування послідовних протоколів (I2C, SPI, UART/RS232/RS485)
• Аналіз FFT, гістограми та Bode графіків
• Тестування маски та автоматичне виявлення помилок Fault Hunter

Застосування

• Характеризація та налагодження цифрових сигналів
• Аналіз блоків живлення та перетворювачів
• Вимірювання частотної характеристики та Bode графіків
• Тестування та валідація змішаних сигнальних систем
• Виявлення збоїв сигналу та пошук аномалій

Комплектація

• Пасивний зонд N2843A 500 МГц 10:1 послаблення (1 на аналоговий канал)
• Кабель HD3MSO 16 цифрових каналів MSO
• Сертифікат калібрування (м'яка копія)
• Посібник користувача, посібник обслуговування та посібник програміста на CD
