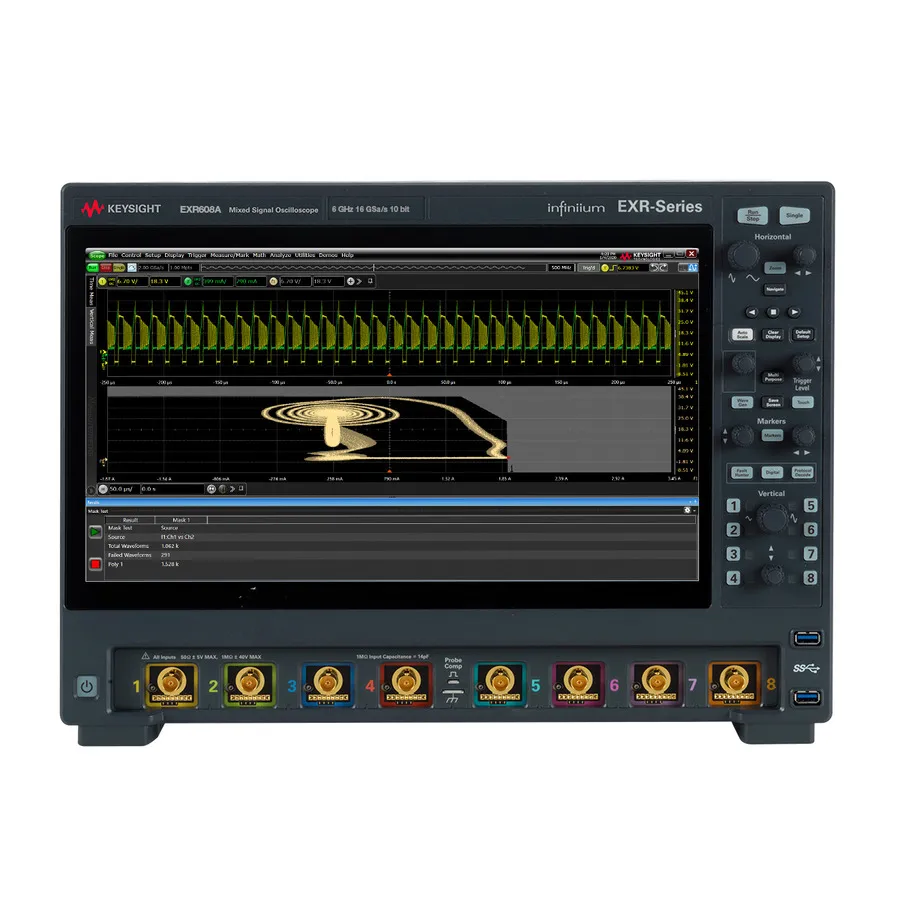

Keysight EXR608A Infiniium Real-Time Oscilloscope

Огляд

Keysight Infiniium EXR608A — 8-канальний осцилограф реального часу із пропускною здатністю до 6 GHz та частотою дискретизації 16 GSa/s на кожному каналі. З пам'яттю 100 Mpts на канал, гнучким триступеневим тригеруванням та 15,6-дюймовим сенсорним дисплеєм Full HD, EXR608A розроблений для комплексного аналізу цілісності сигналу у складних тестувальних застосуваннях.

Основні характеристики

• 8 каналів з пропускною здатністю 6 GHz на канал
• Частота дискретизації реального часу 16 GSa/s на всіх аналогових каналах
• Глибина пам'яті 100 Mpts на канал
• Час наростання/спаду: 71,7 ps
• Вертикальна розділення: 10 бітів (до 16 бітів з режимом високої розділення)
• Частота оновлення реального часу: >200,000 форм сигналу/сек
• Численні типи тригерування: Edge, Pulse Width, Glitch, Runt, Time Out, Pattern, Burst
• Інструменти аналізу серійних даних та Fault Hunter
• Математичні функції: Sources, Functions, FFT, Histograms
• 15,6-дюймовий ємнісний сенсорний дисплей Full HD (1920x1080)
• Зв'язок LAN та USB 3.0 (6 портів хоста, 1 портпристрою)
• Можливість Multiscope для об'єднання двох осцилографів для 16-канального тестування

Застосування

• Аналіз та валідація високошвидкісних цифрових сигналів
• Налагодження та аналіз серійних протоколів
• Тестування цілісності потужності та сигналу
• Верифікація конструкції та тестування відповідності
• Характеризація змішаних сигналів та цифрових схем
