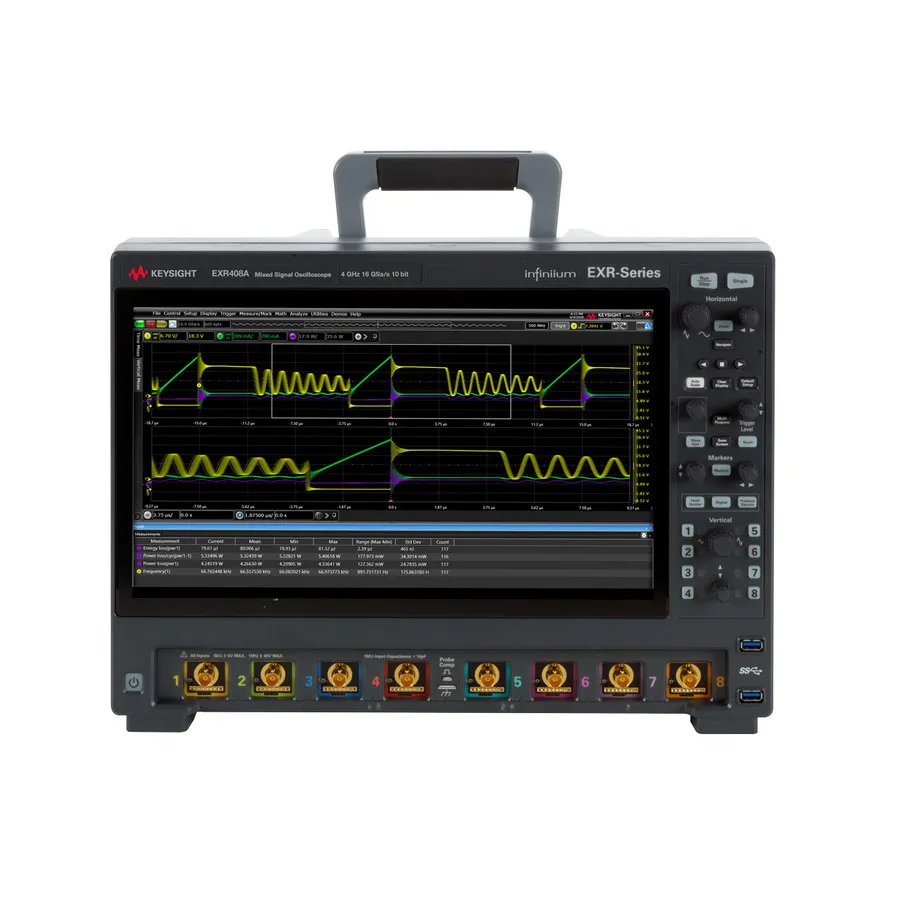

Keysight EXR408A Infiniium осцилограф реального часу
Keysight EXR408A Infiniium Real-Time Oscilloscope
Запитати ціну
Keysight EXR408A is an 8-channel real-time digital oscilloscope with 4 GHz bandwidth, 16 GSa/s sampling, and 100 Mpts memory per channel.
Деталі продукту
| Модель | EXR408A |
| Виробник | Keysight |
| Категорія | Цифрові осцилографи |
| Наявність | На замовлення |
Опис
Огляд
Keysight Infiniium EXR408A — це 8-канальний осцилограф реального часу з аналоговою пропускною здатністю 4 GHz та дискретизацією в реальному часі 16 GSa/s на всіх каналах. З пам'яттю 100 Mpts на стандартний канал, високорозрізняючим 10-бітним вертикальним цифровим перетворювачем (до 16 біт у режимі високої роздільної здатності) та 15,6-дюймовим Full HD багатосенсорним дисплеєм, EXR408A ідеально підходить для комплексного багатоканального аналізу сигналів та валідації складних систем.
Основні характеристики
- 8 аналогових каналів з пропускною здатністю 4 GHz (час подъёму/спаду 107,5 пс)
- Дискретизація в реальному часі: 16 GSa/s на всіх каналах одночасно
- Глибина пам'яті: 100 Mpts на канал з частотою оновлення > 200 000 осцилограм/сек
- Вертикальна роздільна здатність: 10 біт стандартно, до 16 біт у режимі високої роздільної здатності
- Малошумний передній каскад з типовим шумом 43 µV (система ENOB 9,0 біт)
- Розширене запускання: Edge, Pulse Width, Glitch, Runt, Time Out, Pattern, Burst
- 15,6-дюймовий ємнісний багатосенсорний дисплей Full HD (1920x1080)
- Понад 50 стандартних вимірювань, функції Math, FFT, Гістограми
- Інструменти серійного аналізу даних та пошуку помилок
- Режим історії: переглядайте до 1024 попередніх подій запускання
- Сегментована пам'ять: захоплюйте та аналізуйте > 100 000 подій після запускання
- Підтримка двох дисплеїв для розширеного робочого простору
- Підключення LAN та USB 3.0
- Можливість Multiscope: поєднайте два осцилографи для 16-канального тестування
Застосування
- Багатоканальне налагодження та валідація високошвидкісних цифрових та змішаних сигнальних схем
- Інтеграція складних систем та валідація
- Аналіз цілісності сигналу на декількох сигнальних шляхах
- Аналіз силової електроніки та комутації з декількома каналами
- RF та мікрохвильові багатоканальні вимірювання
- Аналіз протоколів серійних даних на декількох каналах
Доступні варіанти та розширення
- EXR2WAV: розширення генератора сигналів 50 MHz
- EXR2MSO: 16 цифрових каналів
- Розширення пам'яті 400 Mpts на канал
- Аналізатор частотної характеристики 50 MHz (D9110PWRA або включено в EXR2WAV)
Характеристики
| Bandwidth | 4 GHz |
| Analog Channels | 8 |
| Digital Channels | Upgrade Required |
| Sampling Rate | 16 GS/s |
| Memory | 100 Mpts |
| Type | MSO |
| Vertical Resolution | 10 bit |
| Display Type | 15.6 Capacitive Color Touch |
| Series | EXR-Series |
