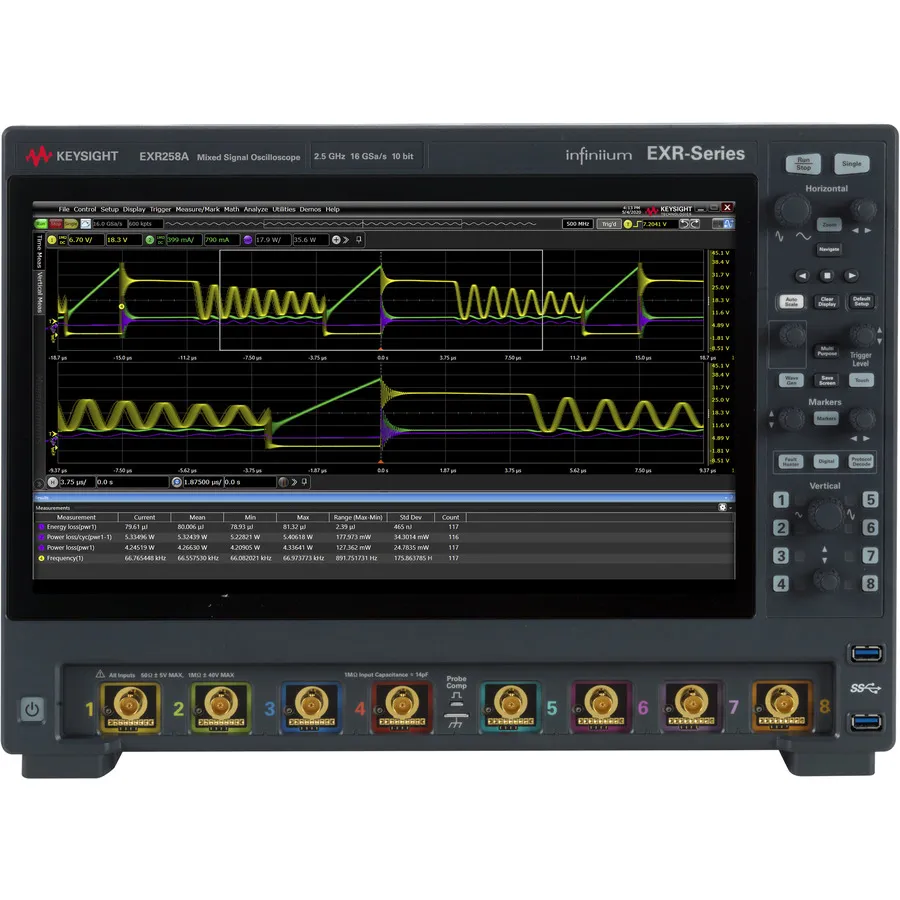

Keysight EXR258A Mixed Signal Oscilloscope

Огляд

Keysight Infiniium EXR258A — це осцилограф змішаного сигналу на 2.5 ГГц з 8 аналоговими каналами, що пропонує максимальну кількість каналів для комплексного аналізу багатосигнальних систем. Завдяки 10-бітному АЦП з одночасною вибіркою 16 ГС/с на всіх каналах, пам'яті 100 Мпт на канал та накопичувачу 500 ГБ, EXR258A представляє вершину продуктивності серії EXR-Series.

Як і более широка серія EXR-Series, він інтегрує сім приладів в одному—осцилограф, логічний аналізатор, генератор довільних сигналів, аналізатор частотної характеристики, лічильник, вольтметр і аналізатор протоколів. Його повністю оновлювана архітектура дозволяє користувачам розширяти смугу пропускання та можливості через програмні ліцензії, захищаючи інвестиції в прилади на довгостроковій основі.

Основні характеристики

• Смуга пропускання 2.5 ГГц з 8 аналоговими та 16 цифровими каналами
• 10-бітний АЦП з одночасною вибіркою 16 ГС/с на всіх каналах
• Пам'ять 100 Мпт на канал з накопичувачем 500 ГБ
• Надзвичайно низькошумовий фронтальний конець з шумом до 43 мкВ та 9.0 бітами ENOB
• 50+ автоматичних вимірювань напруги та часу
• Інтегрований логічний аналізатор, AWG, аналізатор частотної характеристики, лічильник, DVM та аналізатор протоколів
• Повністю оновлюється через програмні ліцензії для смуги пропускання, каналів та застосувань
• Апаратне прискорене побудування графіків, сегментована пам'ять, режим історії та Fault Hunter
• Діаграми очей, відновлення тактової частоти та аналіз FFT

Застосування

• Налагодження високошвидкісних цифрових та змішаних сигнальних схем
• Аналіз цілісності сигналу та цілісності потужності
• Вимірювання відновлення тактової частоти та тремтіння часу
• Аналіз діаграм очей та часових параметрів
• Декодування та аналіз послідовних протоколів
• Захоплення сигналу та програвання історичних даних

Комплектація

• Пасивний щуп 10:1, 500 МГц (4 або 8)
• Кабель калібрування 50 Ω, 1 метр
• Сумка для аксесуарів
• Захисна передня кришка
• Місцевий кабель живлення
• Повнорозмірна клавіатура
• Оптична мишка зі скролом
• Сертифікат заводської калібрування на 1 рік
• Листки безпеки
• Путівник вибору щупів
